低価格小型CNCルーターマシンを、実際に導入してみたよ(∩´∀`)∩今回は組み立てまで



本記事のYouTube版はこちら

 小型CNCルーター「Genmitsu 3018 PROVER」

最近、3Dプリンターと同じようにCNCルーター(自動で切削をしてくれるマシン)も低価格化が進んでいる。

昔は小型のものでも数十万はしたのだが、現在なら数万円で手に入る。凄い時代だ。

f:id:ijigen_net:20200929151919j:plain

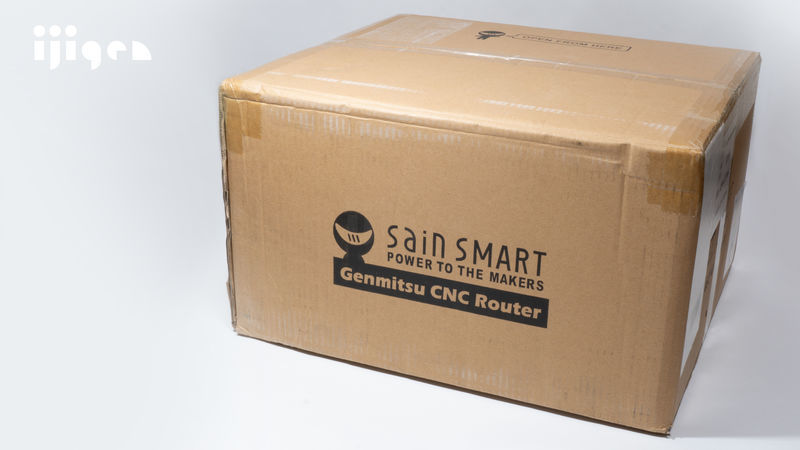

てなわけで、SainSmartという会社の小型CNCルーターを導入してみた。

ギリギリ3万円代

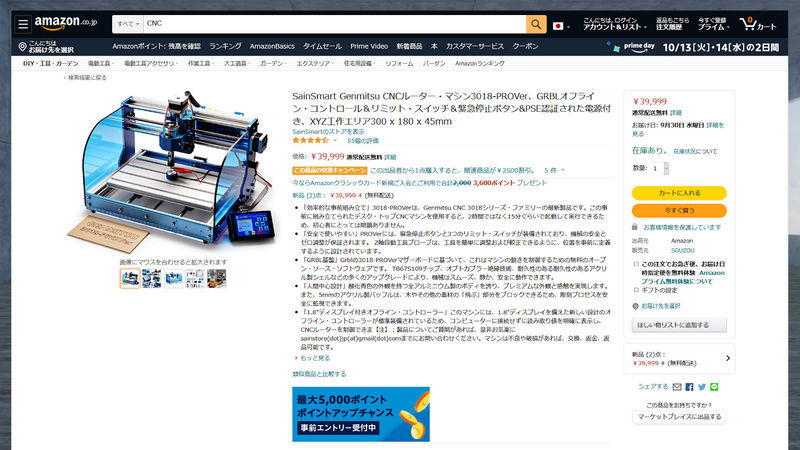

f:id:ijigen_net:20200929151926j:plain

購入した時の価格は「39,999円」

ギリギリ3万円代と言えるだろう。(約4万円とも言えるが)

f:id:ijigen_net:20200929151933j:plain

低価格帯の機種だが、エンドリミットや緊急停止装置、Z プローブを備える。

そして、モーターのブラケットがアルミで出来ているらしい…。(しかし、これは後に衝撃の事実が発覚する…)

開梱

f:id:ijigen_net:20200929151938j:plain

さぁ、わくわくの開梱タイムだ!٩( 'ω' )و



f:id:ijigen_net:20200929151944j:plain

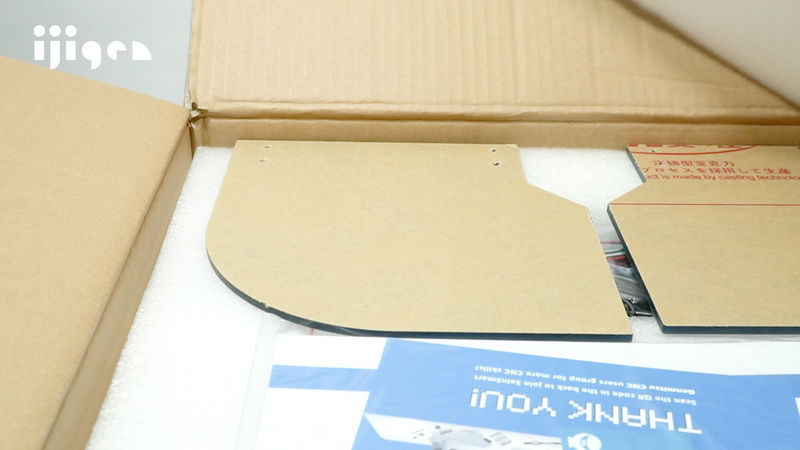

箱にはパーツがギッシリ。ちゃんと緩衝材で梱包されている。



f:id:ijigen_net:20200929151950j:plain

まず出てきたのは、メッセージカード。



f:id:ijigen_net:20200929151955j:plain

保証期間は一年らしい。

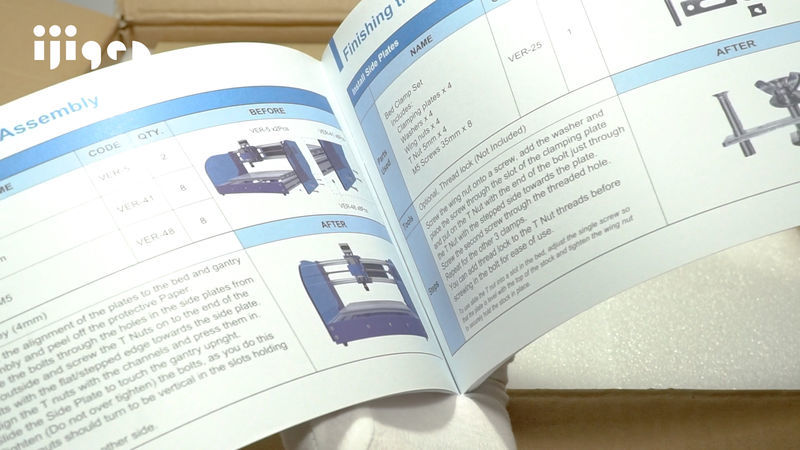

マニュアルは英語

f:id:ijigen_net:20200929152001j:plain

マニュアルは英語だった。日本語版だと嬉しいのだけれど…。



f:id:ijigen_net:20200929152006j:plain

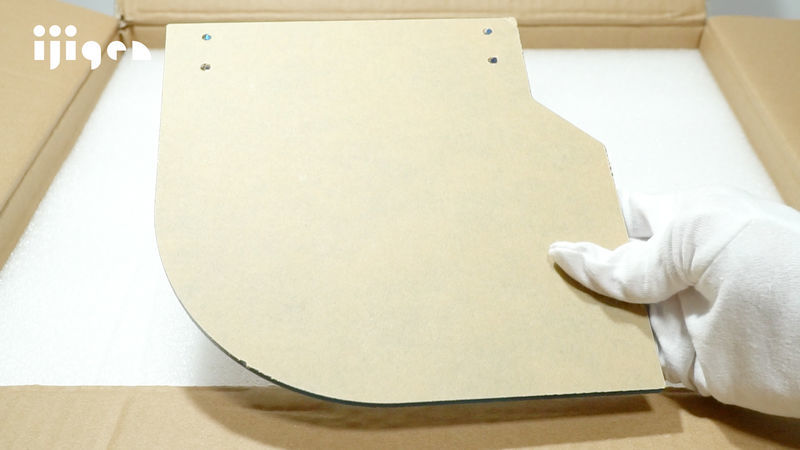

アクリル製のサイドパネル。表面に保護シートが貼ってある。



f:id:ijigen_net:20200929152014j:plain

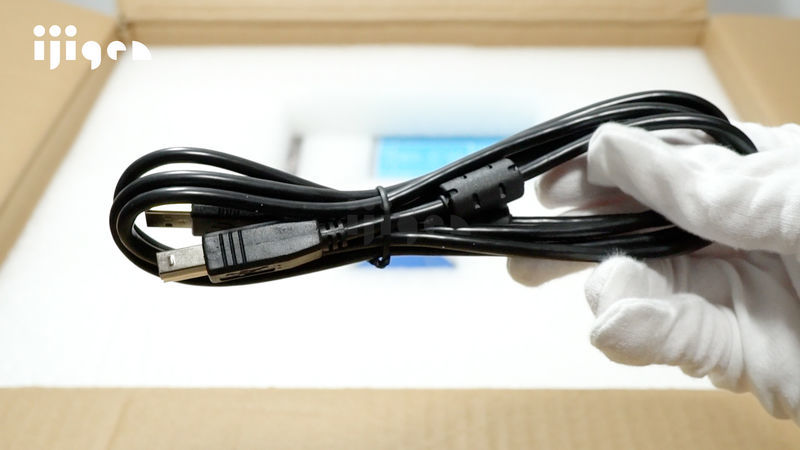

USBケーブル。最近あまり見ないType Bだ。



f:id:ijigen_net:20200929152019j:plain

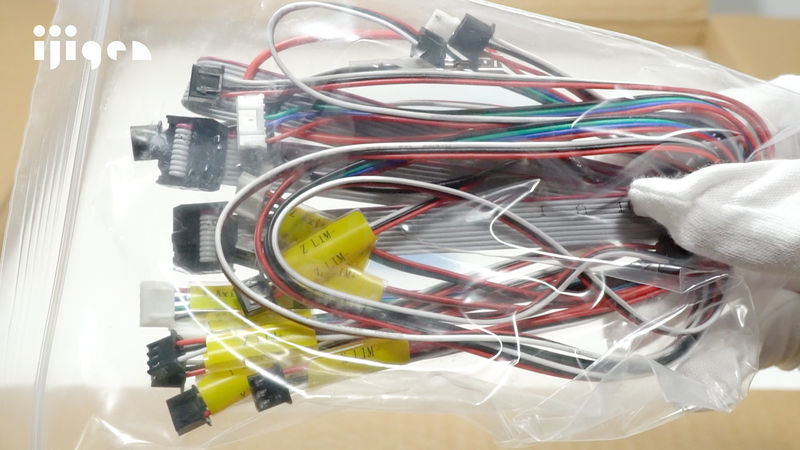

配線用のケーブル。わちゃわちゃ。



f:id:ijigen_net:20200929152025j:plain

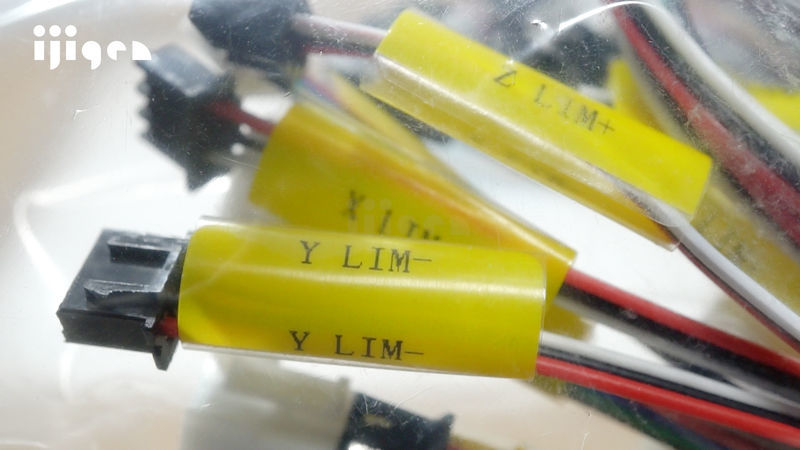

ちゃんとラベリングされている。ありがたや…。



f:id:ijigen_net:20200929152032j:plain

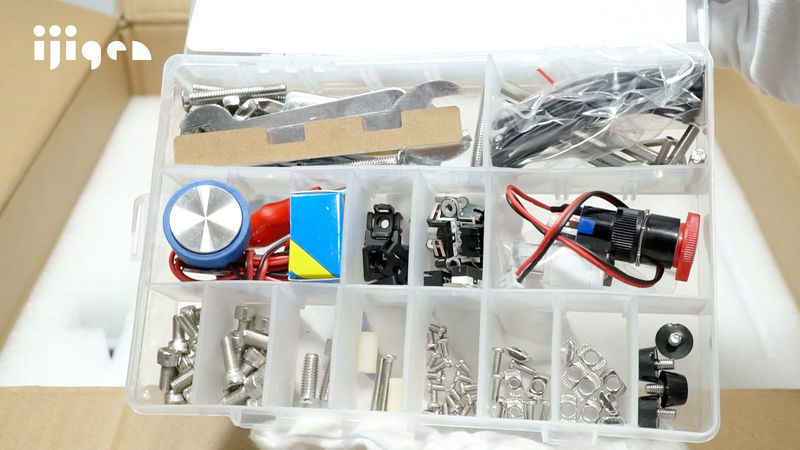

小物類がまとまっているケース。ちゃんと区分けされている。

2種類の電源ケーブル

f:id:ijigen_net:20200929152038j:plain

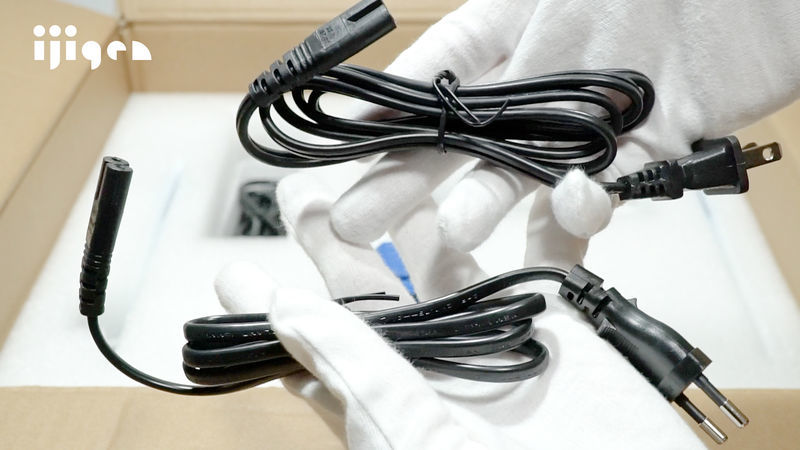

電源ケーブルは二種類付属。EU用とアメリカ用。



f:id:ijigen_net:20200929152043j:plain

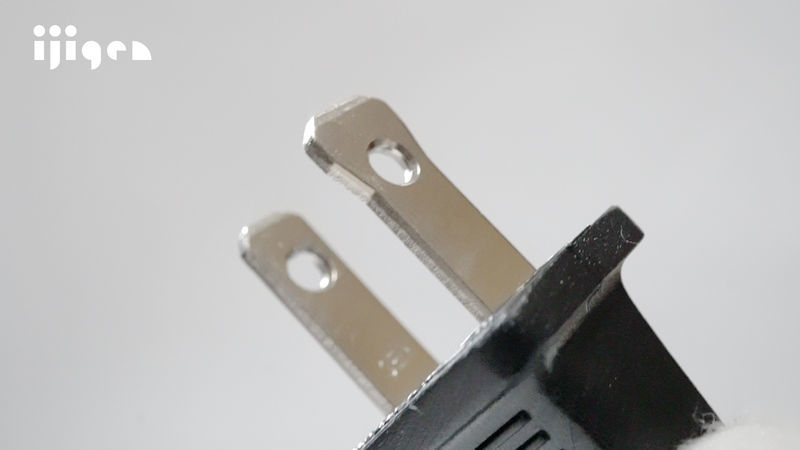

日本で使う場合は、ピン形状の規格が同じアメリカ用のプラグを使う。

規格は同じなのだが、片方のピンのサイズが微妙に大きい。

コンセントによっては、うまく差し込めない場合がある。



f:id:ijigen_net:20200929152049j:plain

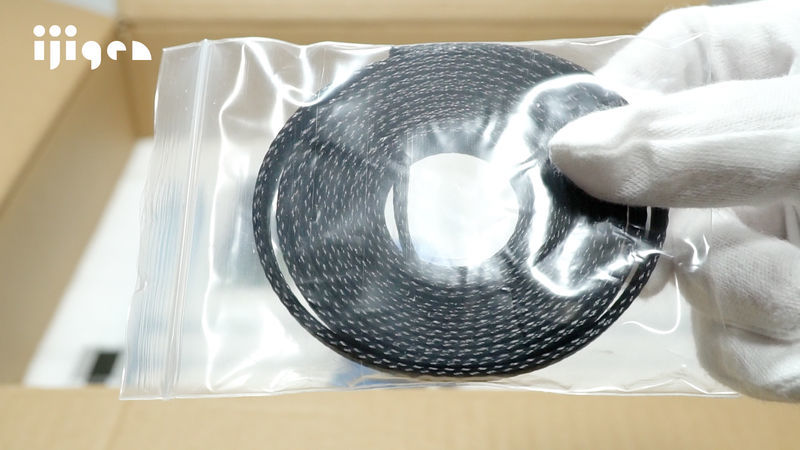

ケーブルのプロテクター。カットして使う。



f:id:ijigen_net:20200929152054j:plain

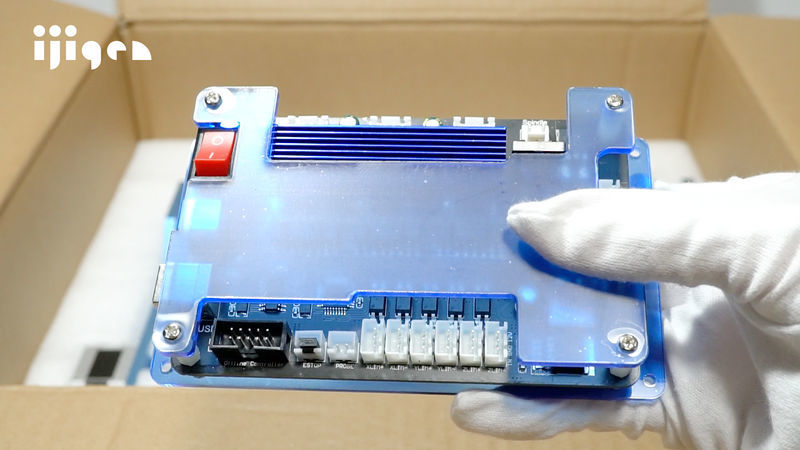

マザーボード。Arduinoがベースになっているらしい。部品が綺麗に整列されたボードだ。



f:id:ijigen_net:20200929152101j:plain

モーター。

 別売のカスタムパーツと交換すると、より「つよつよ」に出来るらしい。気になる。

規格はER11

f:id:ijigen_net:20200929152106j:plain

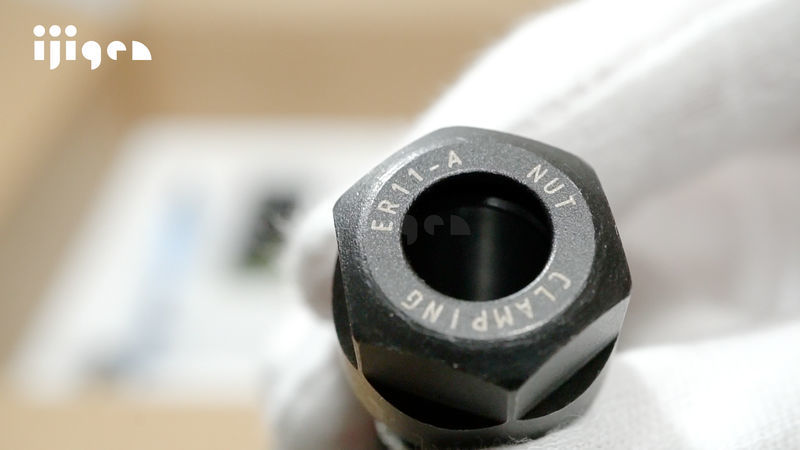

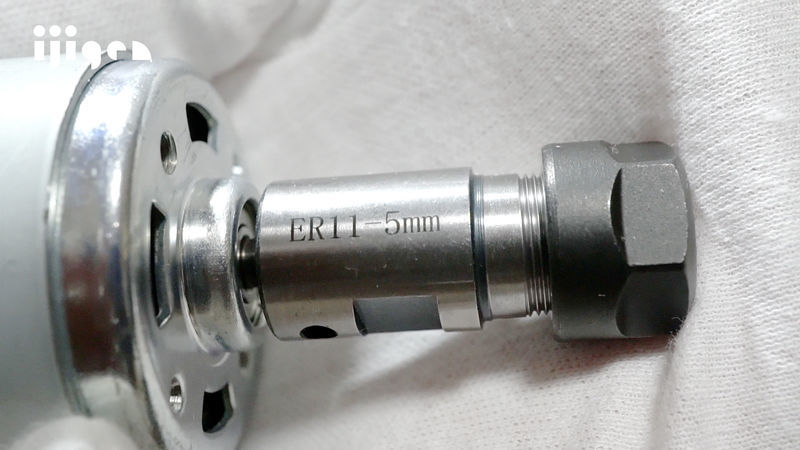

ER11という規格らしい。



f:id:ijigen_net:20200929152111j:plain

ナットやコレットといったパーツは、さらに高精度のものと交換してもいいかもしれない。



f:id:ijigen_net:20200929152120j:plain

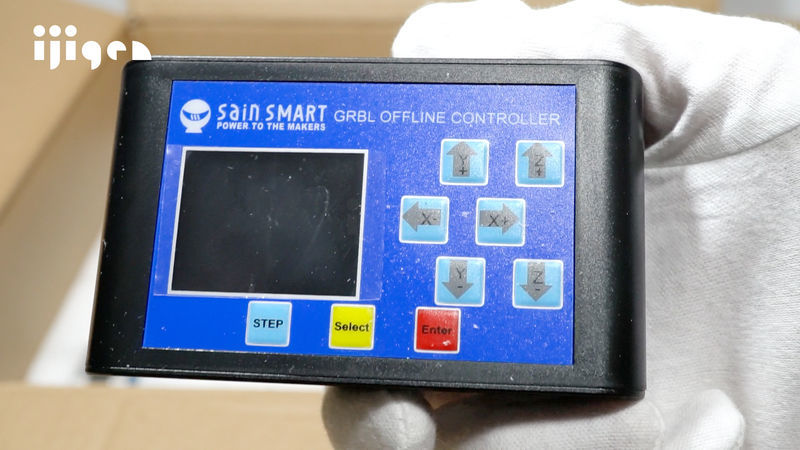

パソコンと接続せずにCNCをコントロールしたい場合は、このコントローラーを使う。



f:id:ijigen_net:20200929152126j:plain

ボタンの配置がガチャガチャ(/ _ ; )



f:id:ijigen_net:20200929152132j:plain

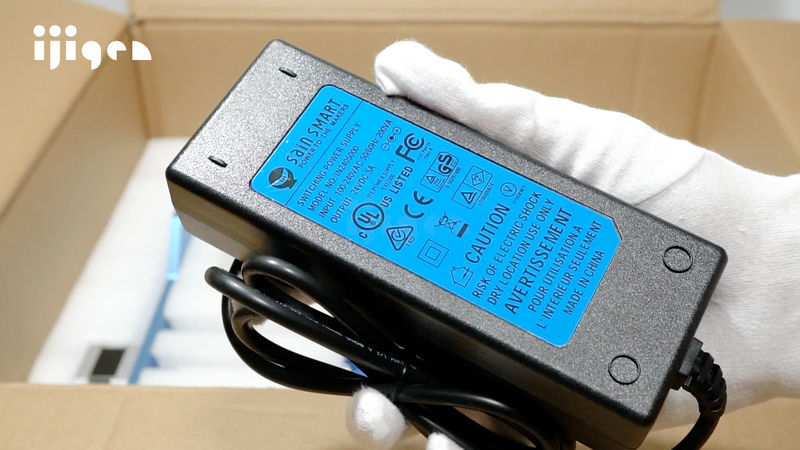

ACアダプター。そこそこ大きい。



f:id:ijigen_net:20200929152138j:plain

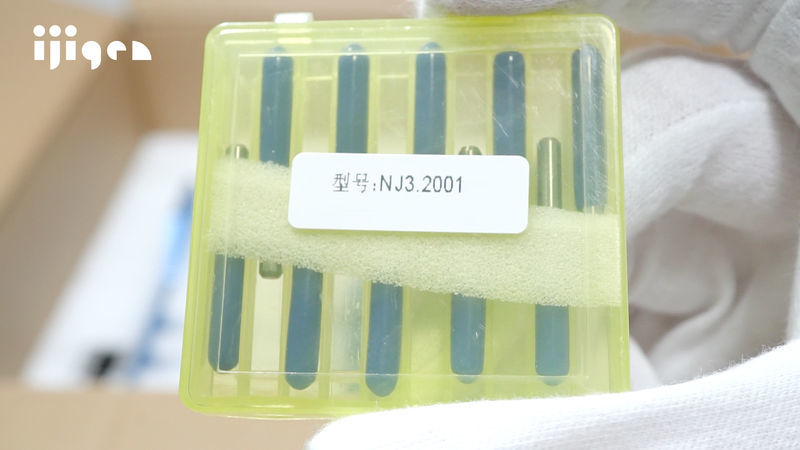

付属のビット。V字のものが付属されていた。



f:id:ijigen_net:20200929152143j:plain

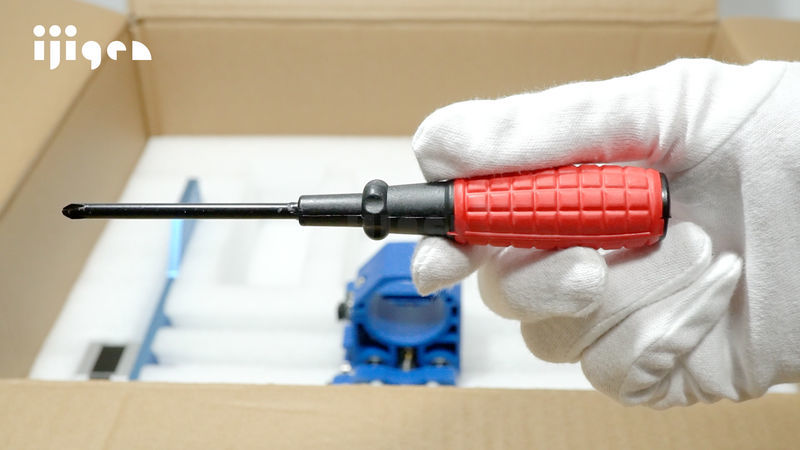

付属のドライバー。力がいれやすいサイズ。

ブラケットがアルミじゃないのだが

f:id:ijigen_net:20200929152149j:plain

メインパーツを取り出して…ここであることに気付く。



f:id:ijigen_net:20200929152154j:plain

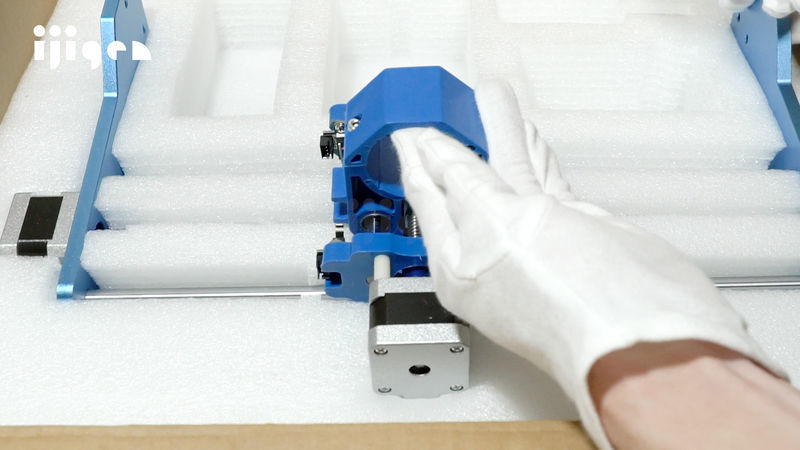

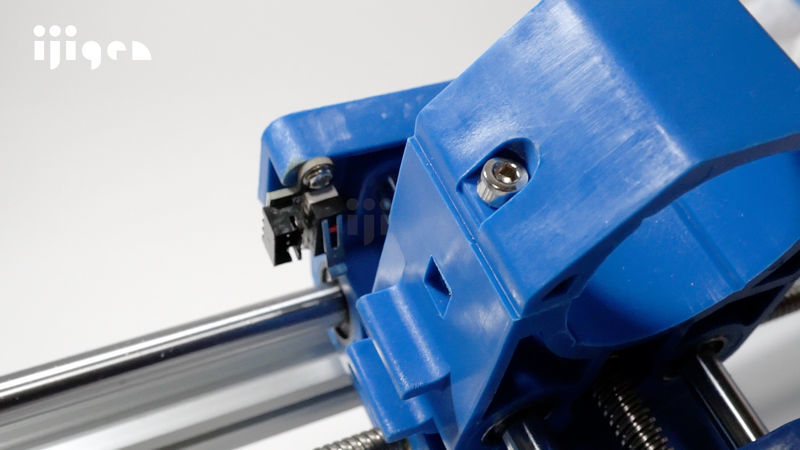

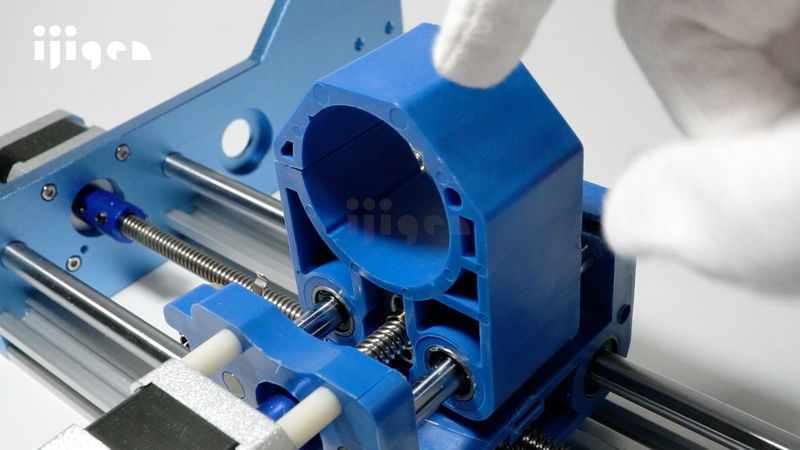

モーターのブラケットが完全にプラスチック。



f:id:ijigen_net:20200929152207j:plain

アマゾンの商品紹介ページをもう一度見てみる。どう見てもアルミニウムと書かれている…(>_<)これはやられたかな



f:id:ijigen_net:20200929152201j:plain

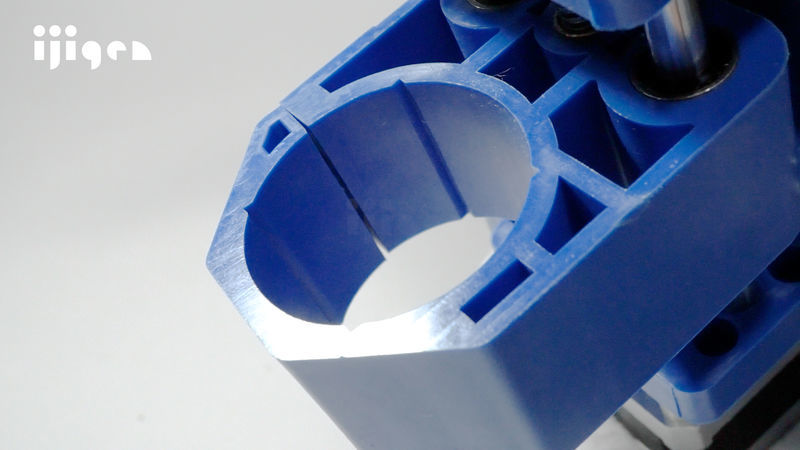

どこからどう見てもプラスチックです。ありがとうございました。

アマゾンの商品紹介ページ、スクショとっとこう…。

(※追記 2020/10/14:アルミニウム制で…の記述がしれっと消されていました…(;´Д`)…)



f:id:ijigen_net:20200929152213j:plain

作りも荒い。( ;∀;)



f:id:ijigen_net:20200929152219j:plain

ショックで挫けかけるが、ここで凹んでいてもしょうがないので、気を取り直して組み立てを続けることにする…



f:id:ijigen_net:20200929152224j:plain

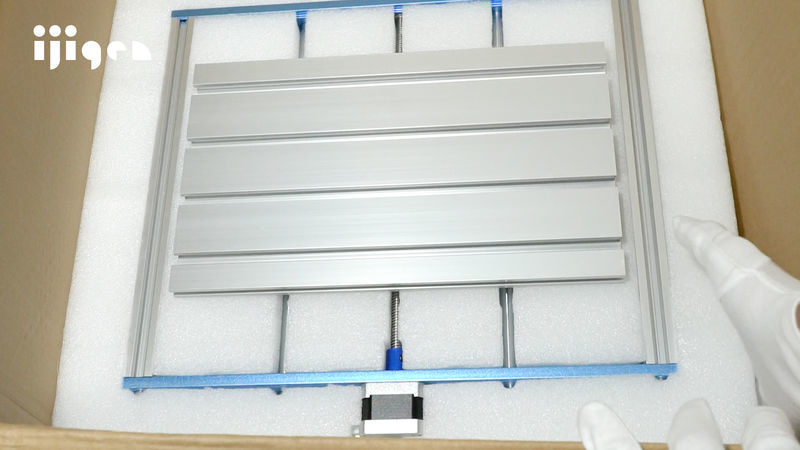

ベースの部分を取り出す。これでパーツは最後かな。かなりの量がある。

組み立て

f:id:ijigen_net:20200929152229j:plain

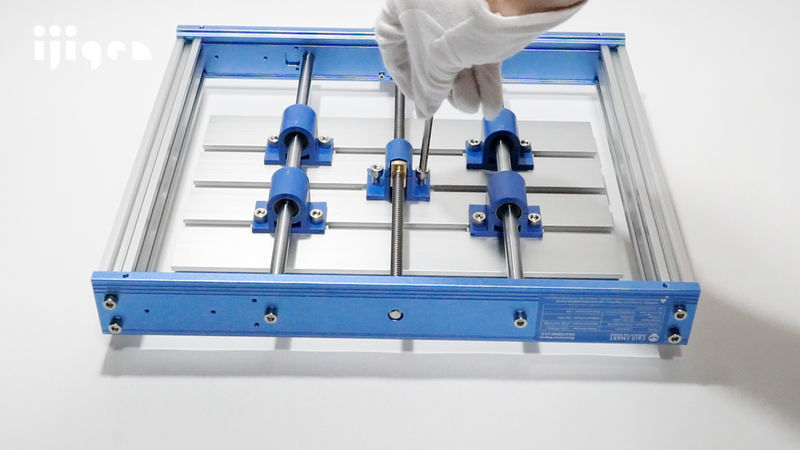

組み立ての際は、公式サイトを必ずチェックだ。なぜなら、付属のマニュアルはイラストが小さく、見辛い。

公式サイトにアップされている補足マニュアルや組み立て動画は、付属のマニュアルでわかりにくい部分を補ってくれる。



f:id:ijigen_net:20200929152235j:plain

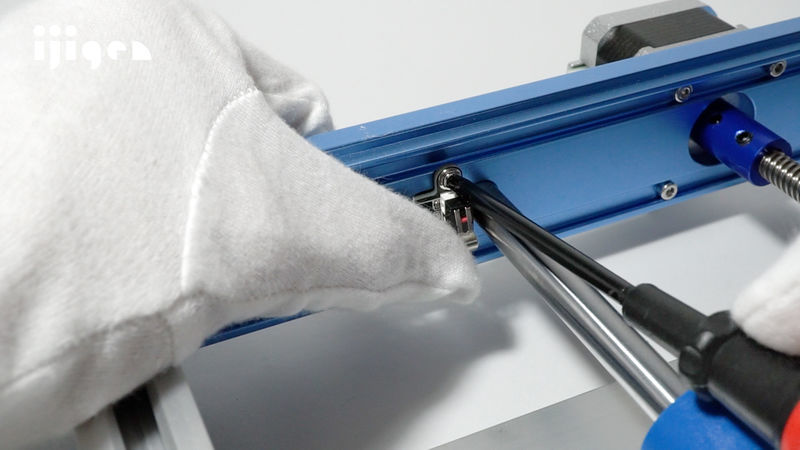

組み立ての作業は、主にパーツのネジ留めと、配線だ。



f:id:ijigen_net:20200929152241j:plain

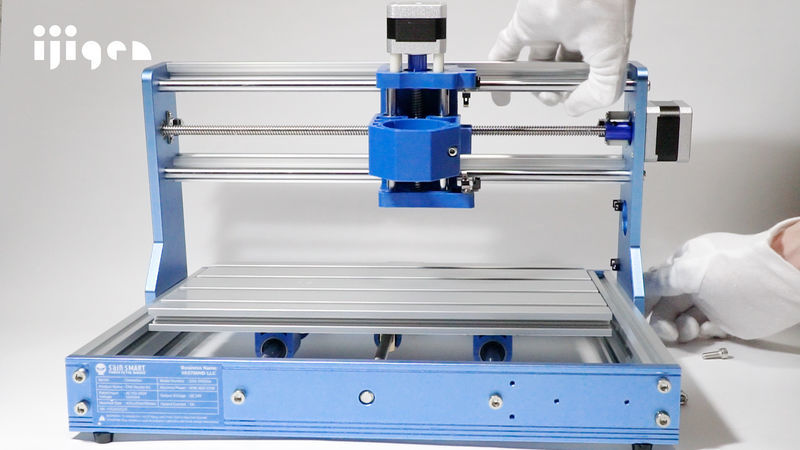

作業自体は難しく無い。



f:id:ijigen_net:20200929152246j:plain

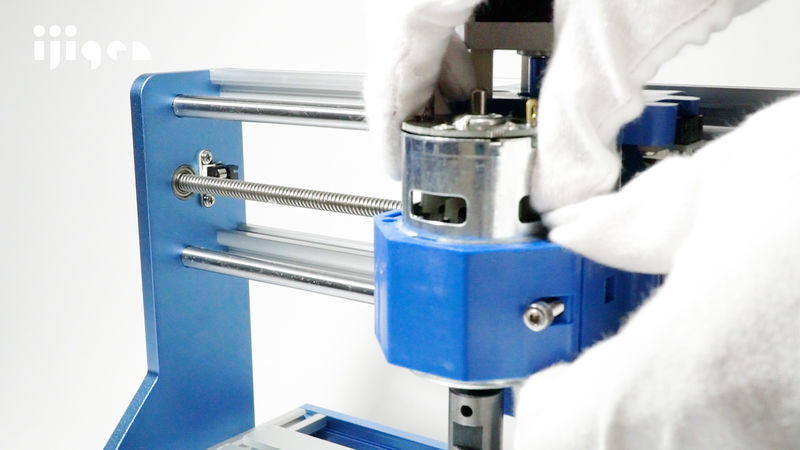

モーターを取り付けたり…



f:id:ijigen_net:20200929152252j:plain

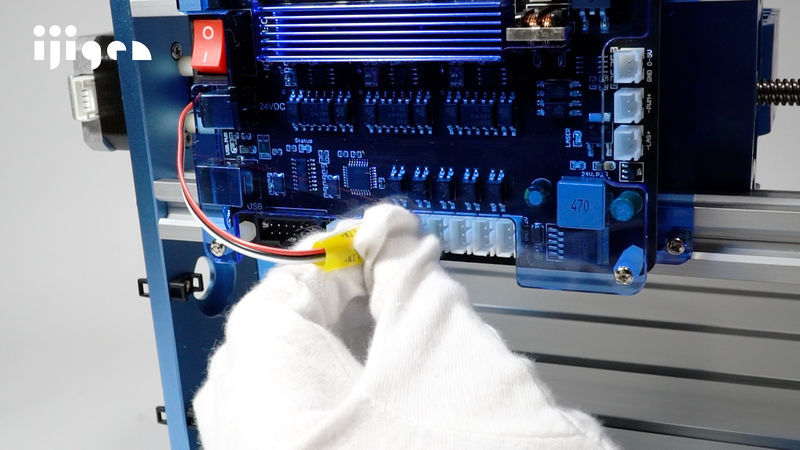

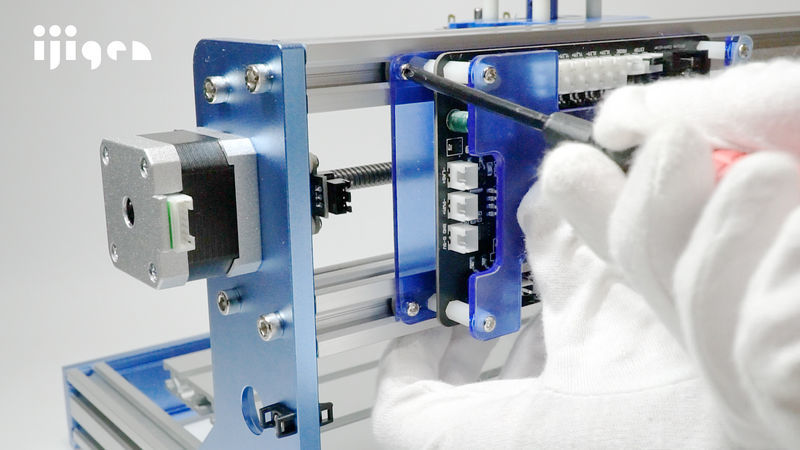

マザーボードを取り付けたり…



f:id:ijigen_net:20200929152257j:plain

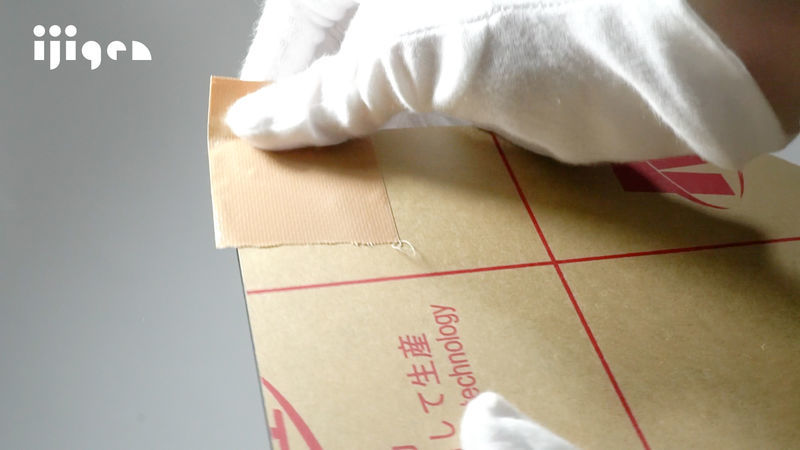

なお、アクリルパーツの保護シートを剥がす時は、強力なガムテープを使うと剥がしやすい。



f:id:ijigen_net:20200929151807j:plain

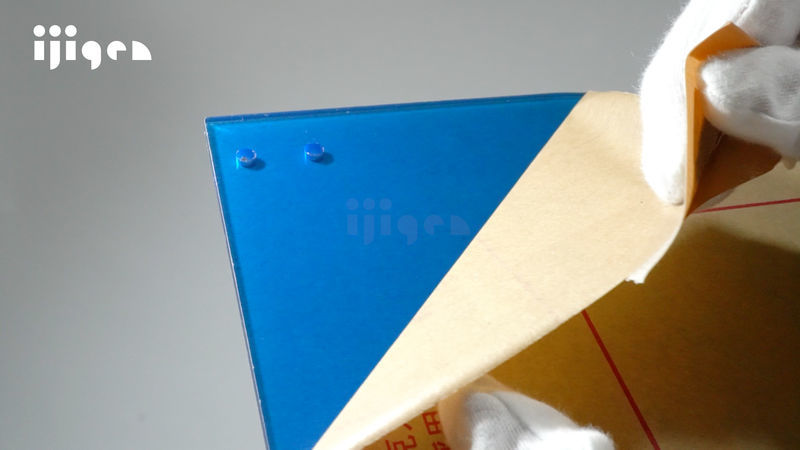

端に貼って、そのまま剥がすと保護シートごと剥がれる。



f:id:ijigen_net:20200929151812j:plain

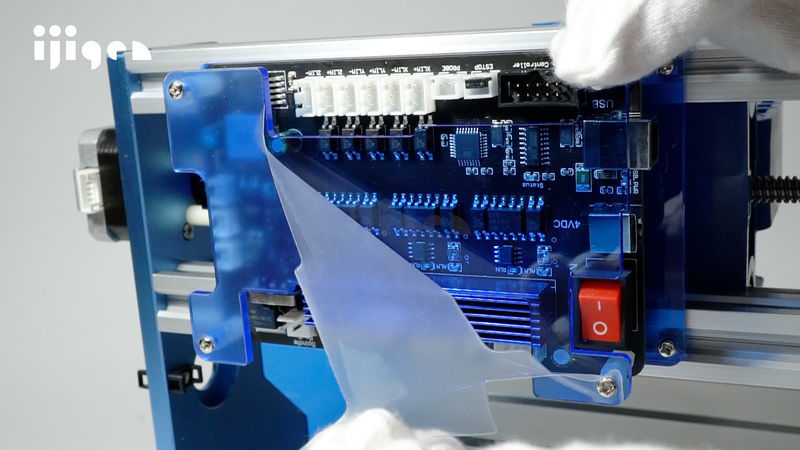

ここで、マザーボードのアクリルパーツにも保護シートが貼られていることに気付く。



f:id:ijigen_net:20200929151818j:plain

マザーボードの取り付け向きも間違っていた。危ない危ない…

配線作業

f:id:ijigen_net:20200929151824j:plain

配線作業。



f:id:ijigen_net:20200929151831j:plain

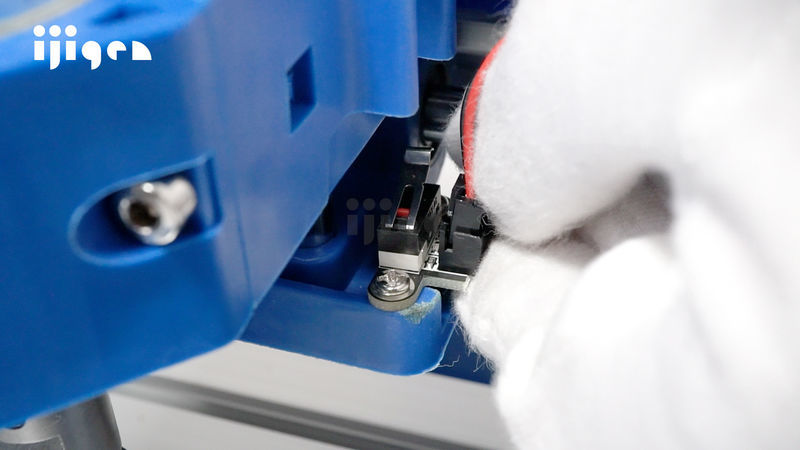

エンドスイッチや、モーターといったパーツと、マザーボードを接続していく。



f:id:ijigen_net:20200929151836j:plain

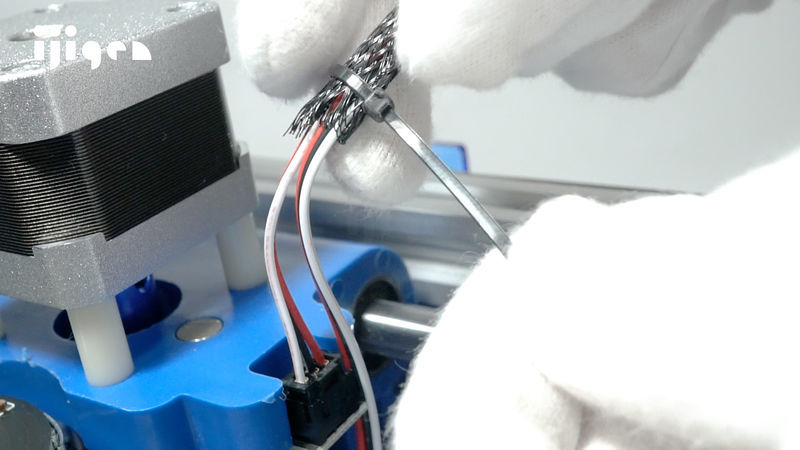

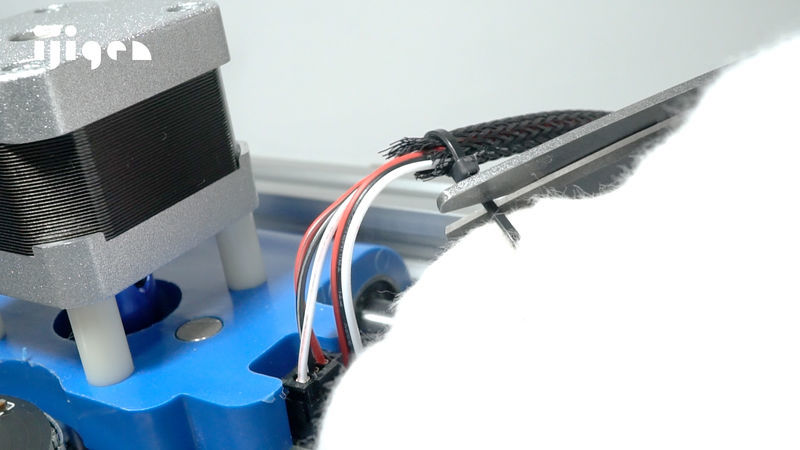

必要に応じてプロテクターや結束バンドを使用して、綺麗に配線していく。



f:id:ijigen_net:20200929151843j:plain

繊細さが要求される作業だ。

完成

f:id:ijigen_net:20200929151849j:plain

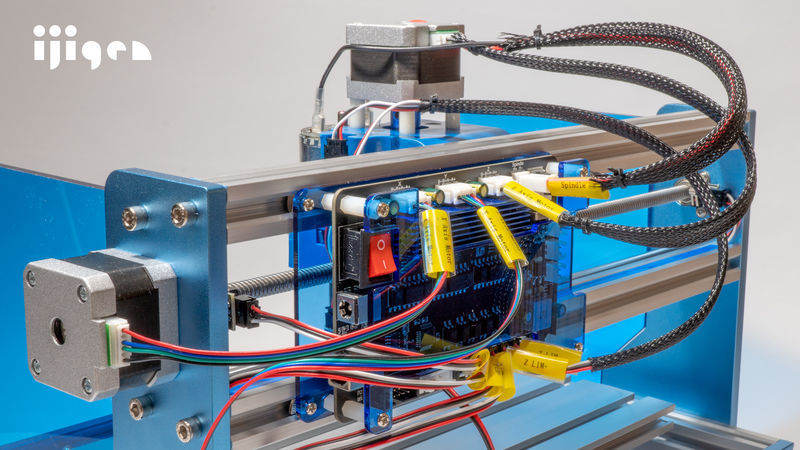

ようやく完成!組み立てに、数時間はかかった。



f:id:ijigen_net:20200929151855j:plain

カコイイ!( ´▽`)



f:id:ijigen_net:20200929151901j:plain

コントローラーを使って、簡単な試運転をしてみる。ちゃんと動いて一安心。



f:id:ijigen_net:20200929151907j:plain

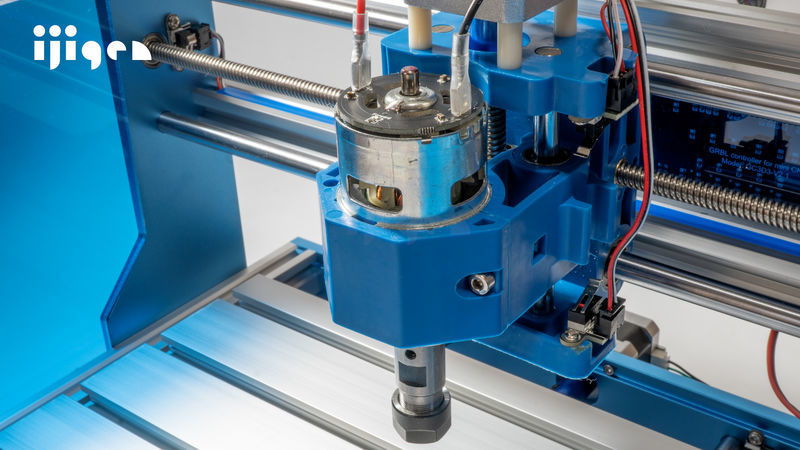

ブラケットがプラスチック製だったことだけが不満だ…



f:id:ijigen_net:20200929151913j:plain
