【自作】Intelのリテールクーラーでハンディファンを作ってみた。【インテル】

f:id:ijigen_net:20210826123457j:plain


パソコンショップで投げ売りされていたIntelの純正CPUクーラー、通称「リテールクーラー」で、ハンディファンを作ってみました(・ω・)ノ



本記事のYouTube版はこちら

 投げ売りされているリテールクーラーをつい買ってしまった…

f:id:ijigen_net:20210825230312j:plain

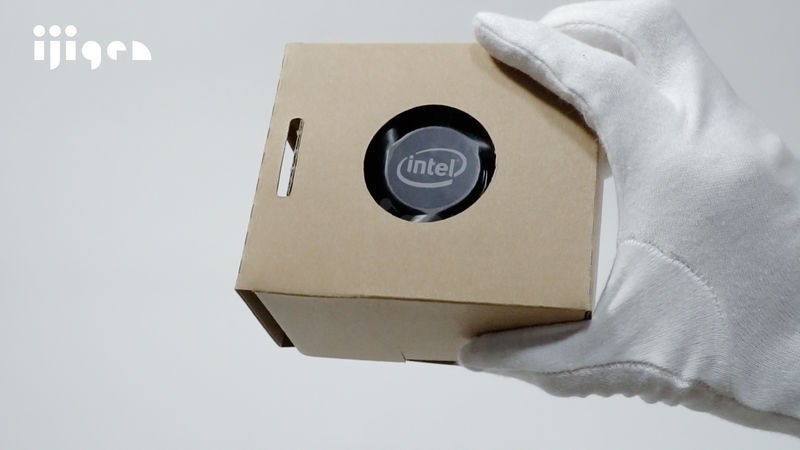

安いから。という理由で、インテルのリテールクーラーをつい買ってしまいました…。

f:id:ijigen_net:20210825230318j:plain

特に使う予定も無いのですが、かっこいいので、ついうっかり…。

f:id:ijigen_net:20210825230323j:plain

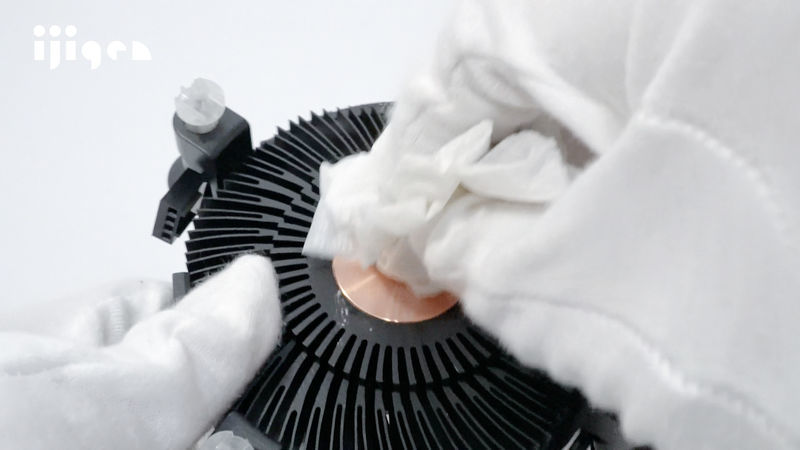

いつもパソコンショップの店頭で投げ売りされていますが、良く出来ていますよね。

f:id:ijigen_net:20210825230329j:plain

せっかくなので、このリテールクーラーを使って何かを作りたいと思います。

そうだ、ハンディファンを作ろう。
f:id:ijigen_net:20210825230334j:plain

最近暑いので、ハンディファンが欲しいな~と思っていたことを思い出しました。

よし、このリテールクーラーを使って、ハンディファンを作ろう!

なるべく元の形状を生かしたい

f:id:ijigen_net:20210825225510j:plain

なかなか良い形をしているので、可能な限りこの形状を生かしたいです。

f:id:ijigen_net:20210825225517j:plain

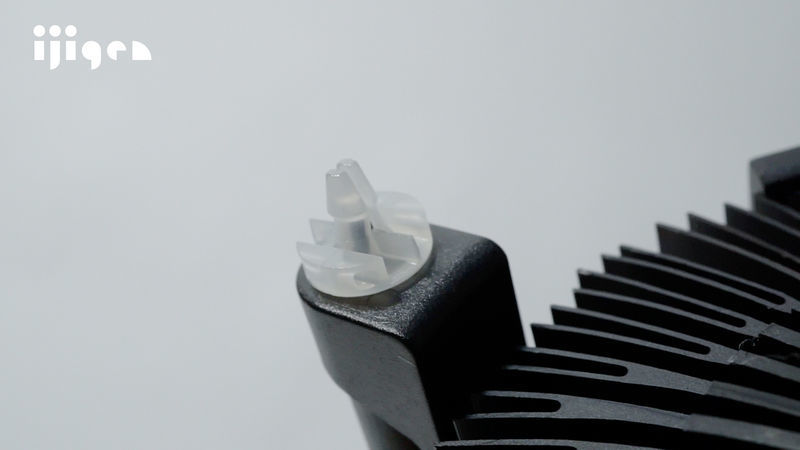

プッシュピンで固定出来るので、これもそのまま生かしたいですね。

f:id:ijigen_net:20210825225523j:plain

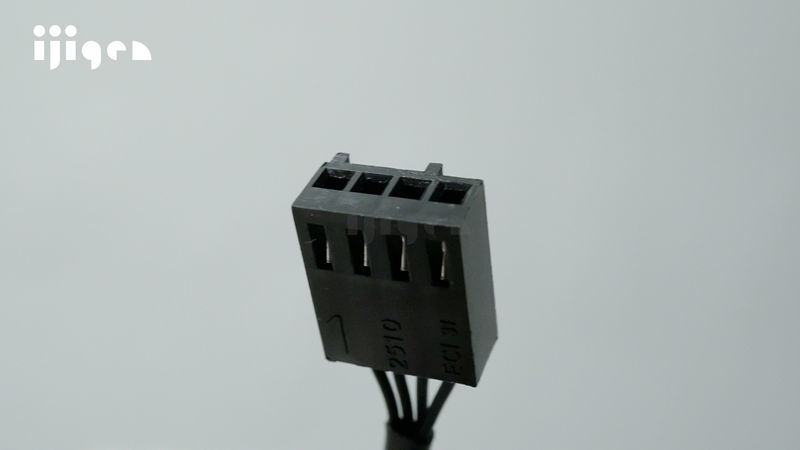

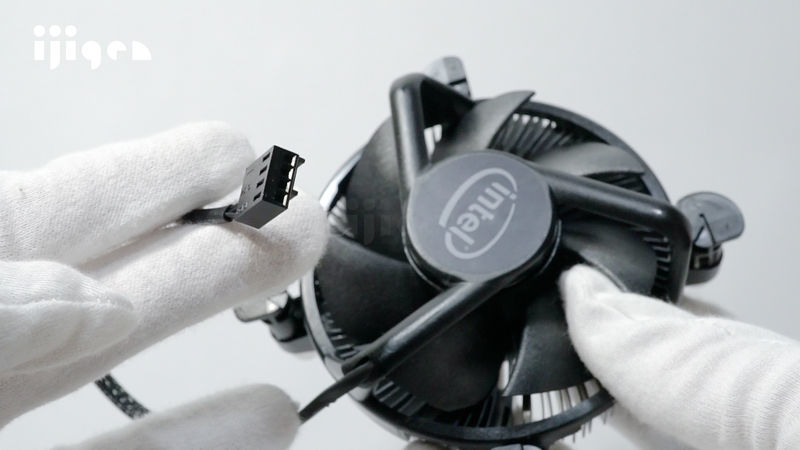

なお、コネクターは4ピン式でした。

f:id:ijigen_net:20210825225529j:plain

風量の制御も出来るようなのですが、マイコンが必要になり、部品数も増えてしまいます。

なので今回は、風量を制御せず、ただファンを回すだけにします。(めんどくさがり)

f:id:ijigen_net:20210825225535j:plain

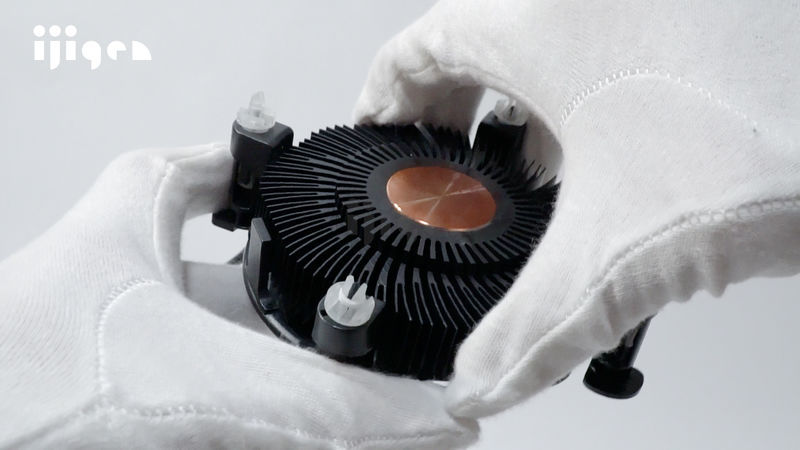

ヒートシンクの部分は、ツメで引っかかっているだけなので、簡単に外せます。

f:id:ijigen_net:20210825225541j:plain

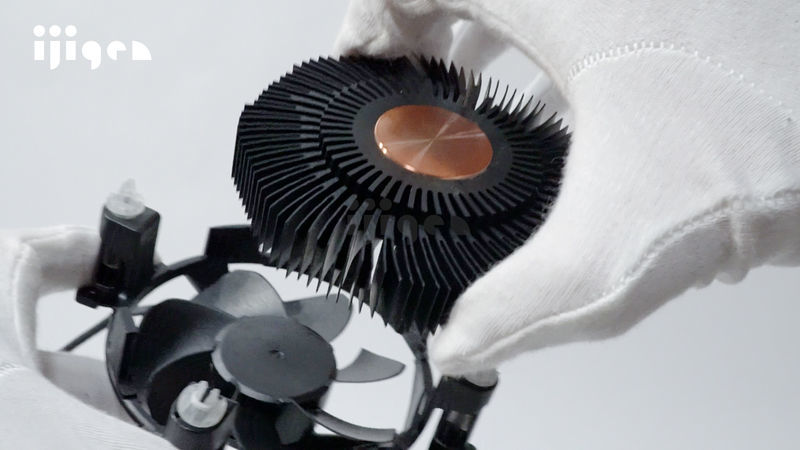

パカッ

f:id:ijigen_net:20210825225547j:plain

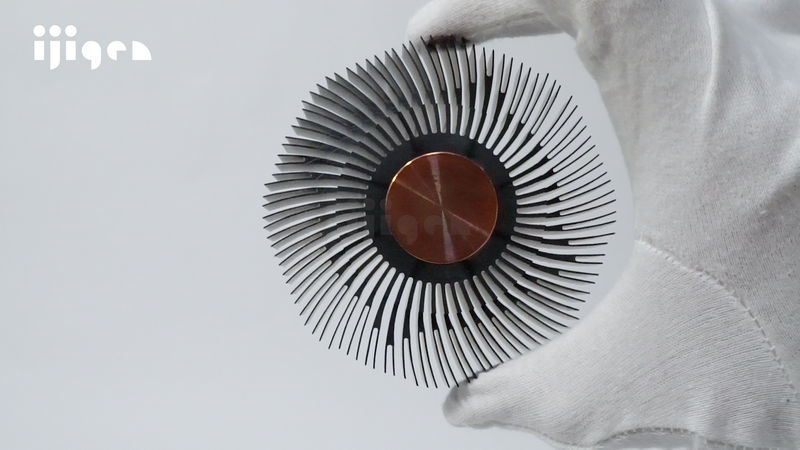

この形状はどうやって作っているんでしょうね…押し出し?

いずれにせよかっこいいですね(*´Д`)

f:id:ijigen_net:20210825225558j:plain

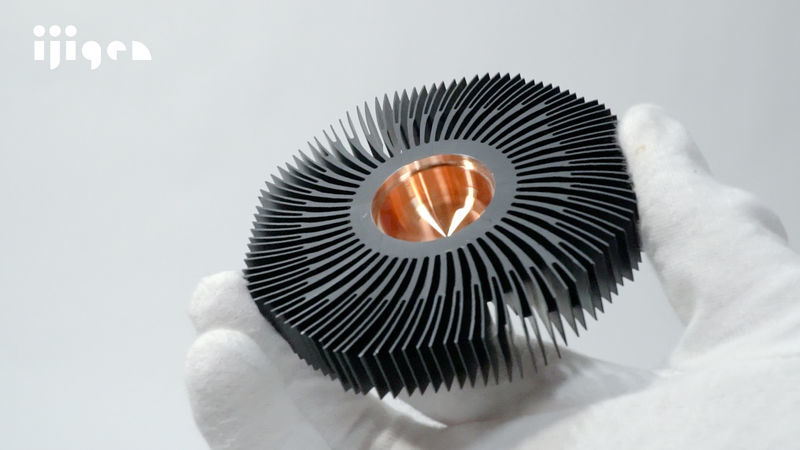

真ん中の、銅の部品も良い感じです。


試作一号機をつくろう
f:id:ijigen_net:20210825225604j:plain

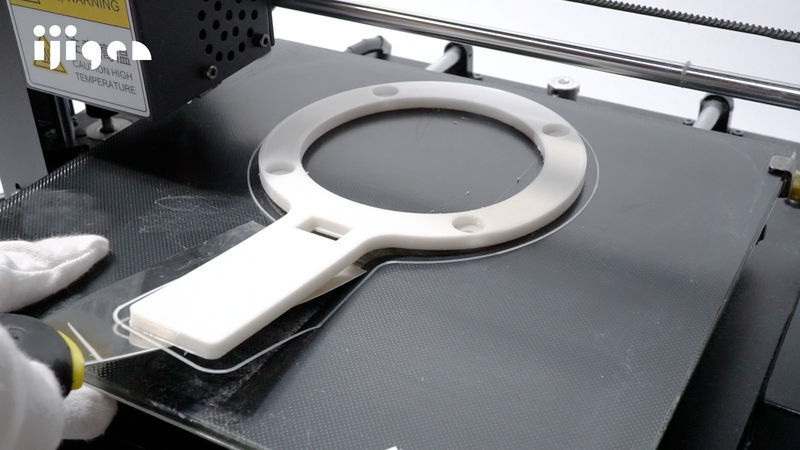

「fusion360」でモデリングをして、3Dプリンターでプリントします。

f:id:ijigen_net:20210825225610j:plain

見た目が、金魚すくいのポイみたい…

f:id:ijigen_net:20210825225621j:plain

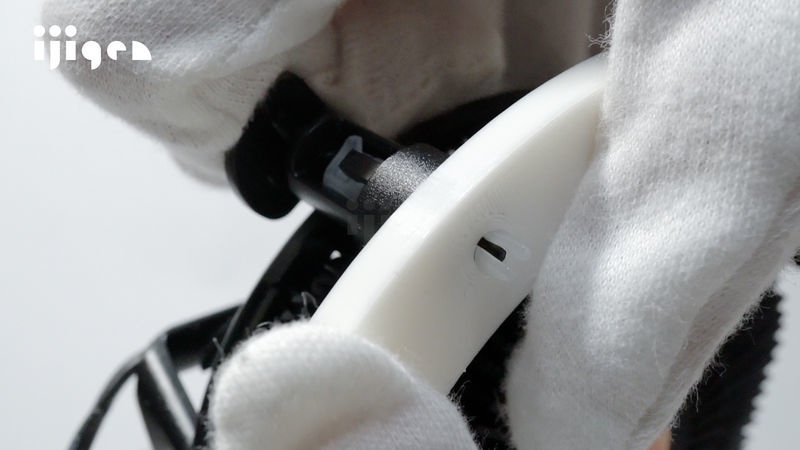

プッシュピンでカチッと固定して…

f:id:ijigen_net:20210825225627j:plain

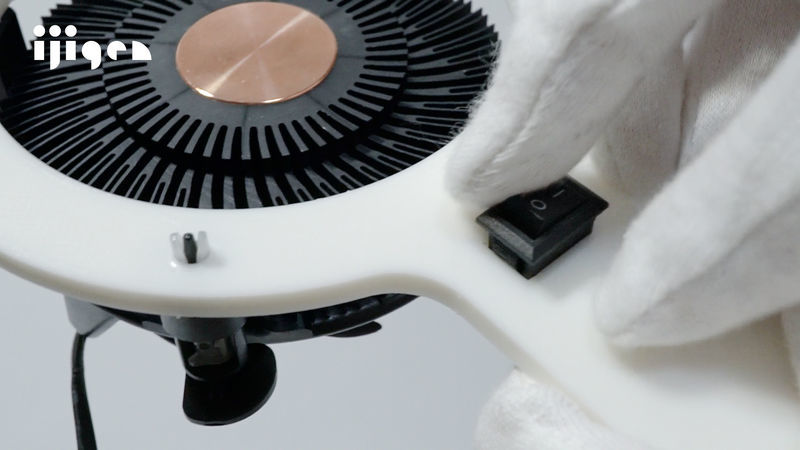

スイッチをパチッとはめて、配線をすれば…

試作一号機の完成

f:id:ijigen_net:20210825225633j:plain

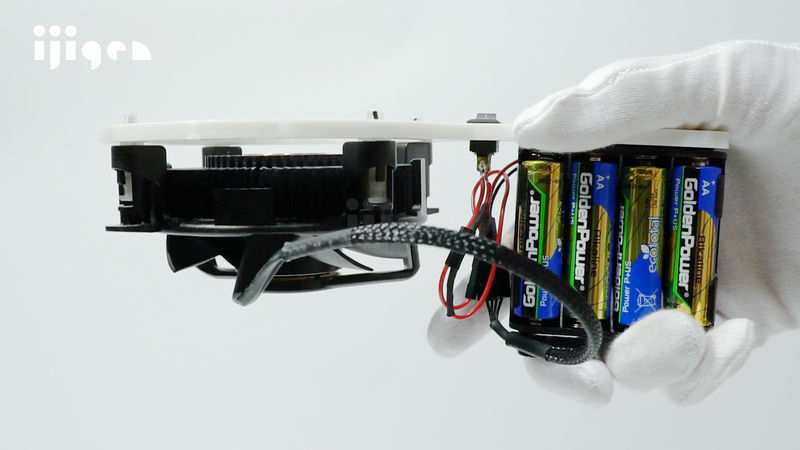

配線をすれば…試作一号機の完成!!


f:id:ijigen_net:20210825225644j:plain

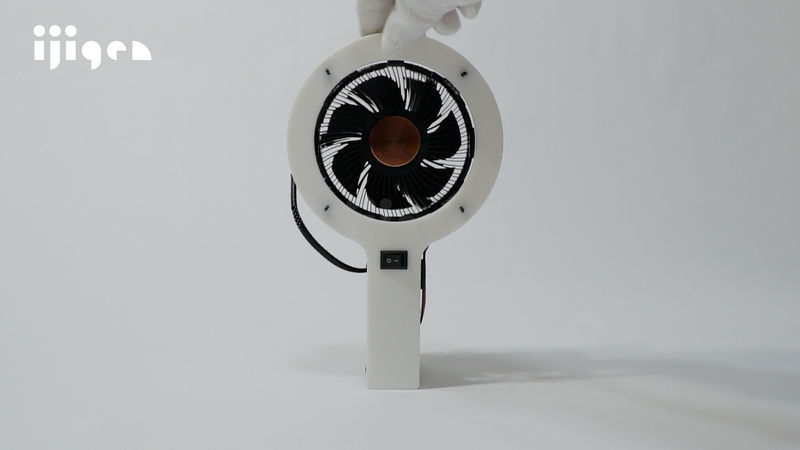

分厚さが凄い…

f:id:ijigen_net:20210825225649j:plain

あまりの分厚さに…

f:id:ijigen_net:20210825225656j:plain

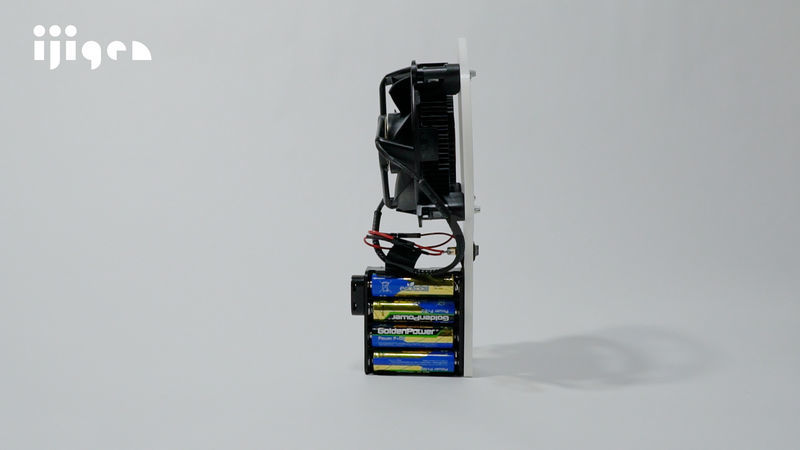

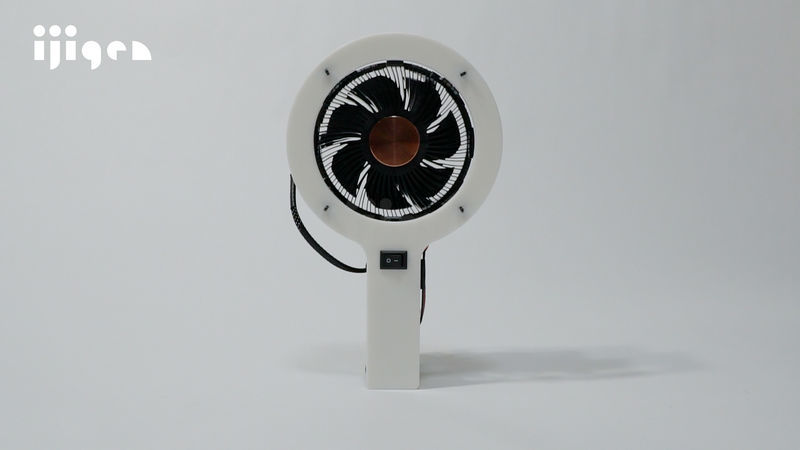

自立します。

f:id:ijigen_net:20210825225702j:plain

どっしりとした面構え

f:id:ijigen_net:20210825225707j:plain

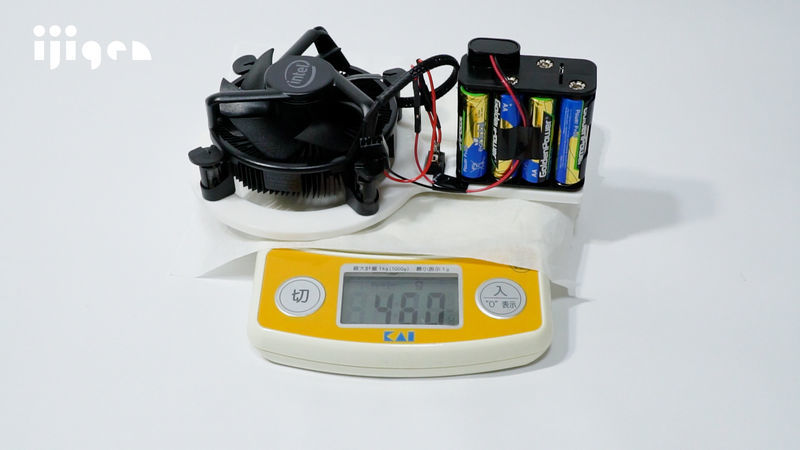

重さを計測してみたら、460グラムもありました。もはやウェイトの領域ですね…






スイッチ・オン
f:id:ijigen_net:20210825225713j:plain

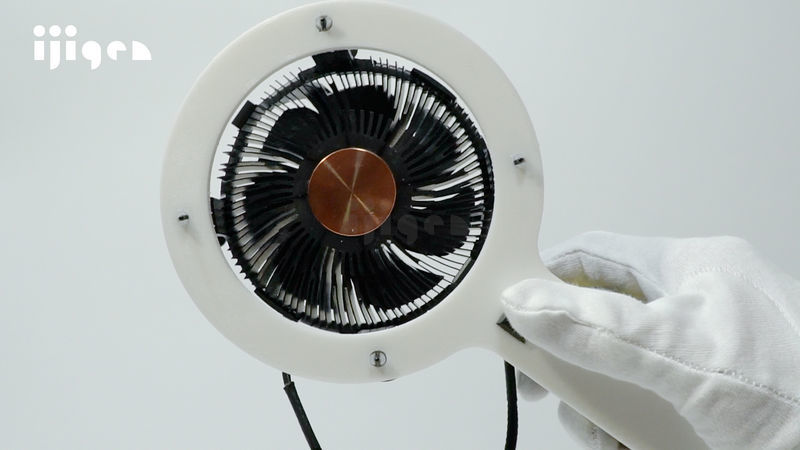

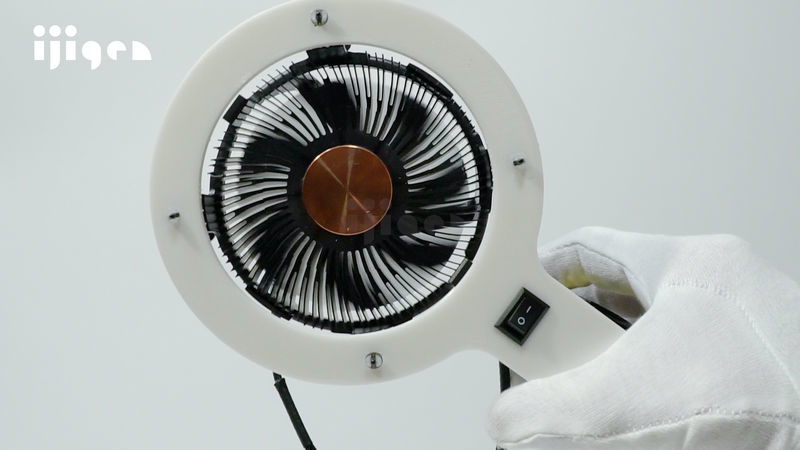

スイッチを押せば…

f:id:ijigen_net:20210825225720j:plain

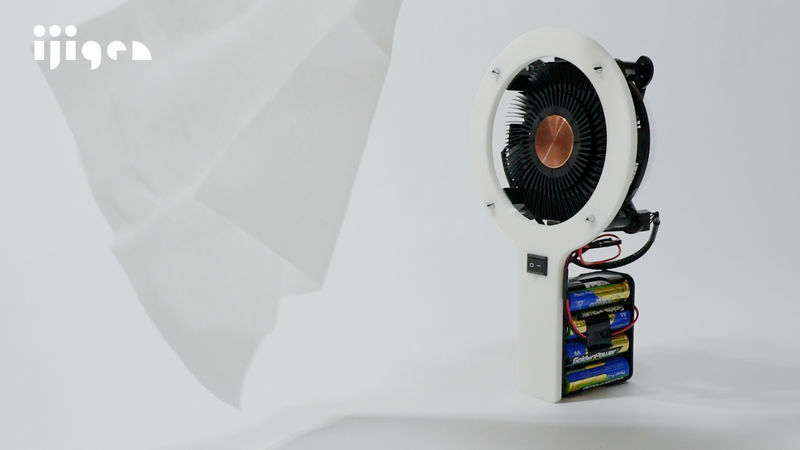

ちゃんとファンが回りました!

f:id:ijigen_net:20210825225728j:plain

風量はそよ風くらいです。PWM制御すればもっと風量も出せるのかな、とも思いましたが、今回はこのままいきます。



スリム化計画

f:id:ijigen_net:20210825225740j:plain

流石に重すぎるので、軽量化をすることにします。

まずは電池を単三電池から単四電池に変更することにしました。



電池ボックスの自作

f:id:ijigen_net:20210825225746j:plain

丁度良いサイズの電池ボックスが見つからなかったので、自作することにします。



f:id:ijigen_net:20210825225752j:plain

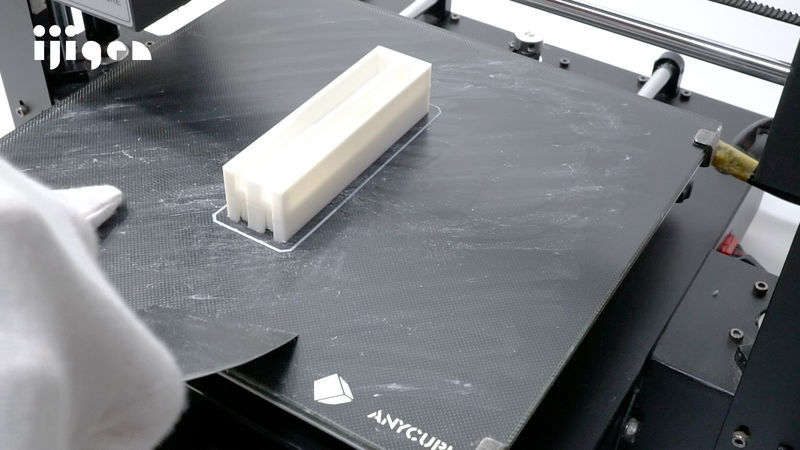

電池ボックスを自作するのは、初めてです。

f:id:ijigen_net:20210825225758j:plain

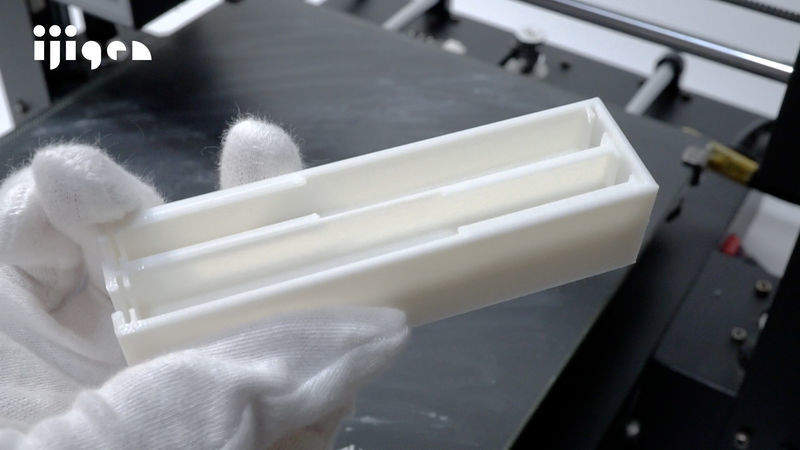

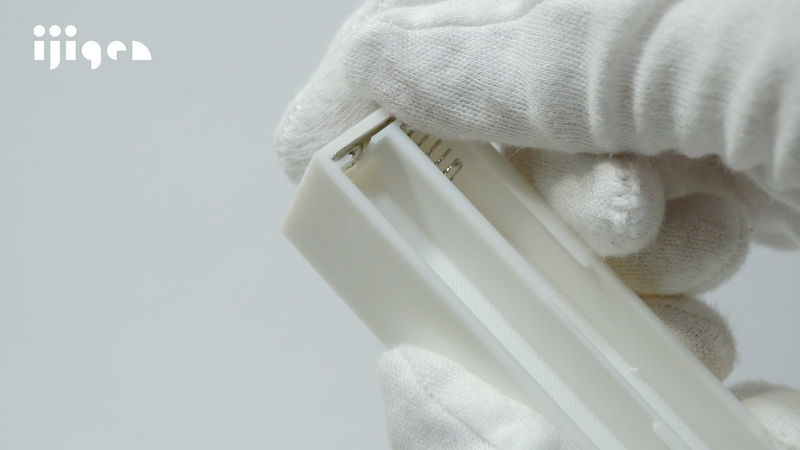

3Dプリントしたボディに…

f:id:ijigen_net:20210825225804j:plain

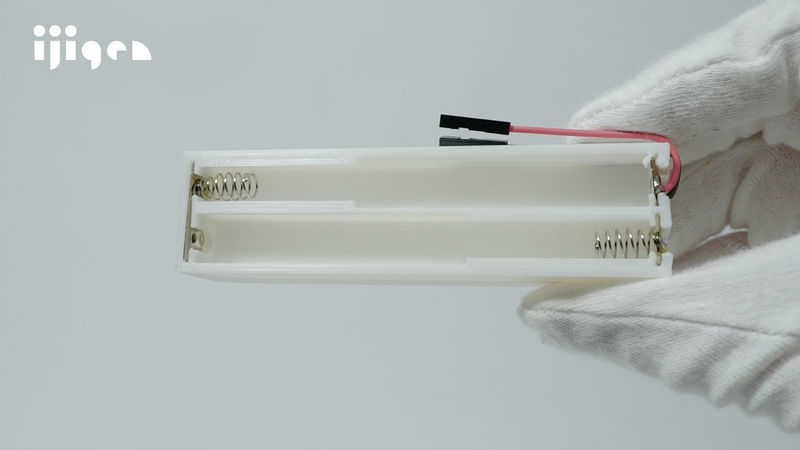

金具とケーブルを取り付けます。

f:id:ijigen_net:20210825225810j:plain

完成!

f:id:ijigen_net:20210825225816j:plain

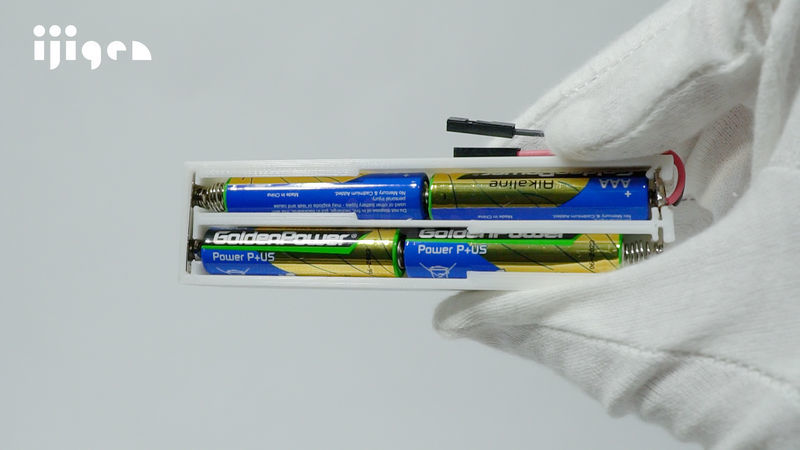

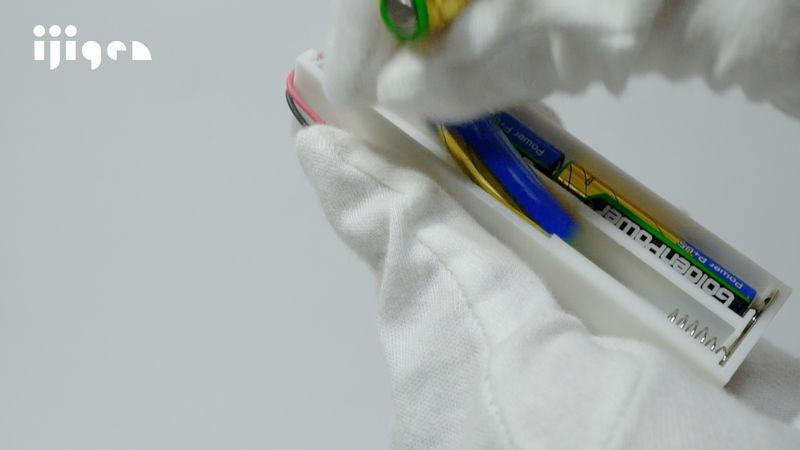

電池を入れてみます。

f:id:ijigen_net:20210825225822j:plain

良い感じ!テスターで、ちゃんと通電も確認できました。

新しいボディ
f:id:ijigen_net:20210825225828j:plain

ケーブルや電子部品がむき出しなのは問題があるので、ボディも新しく作り直します。

f:id:ijigen_net:20210825225834j:plain

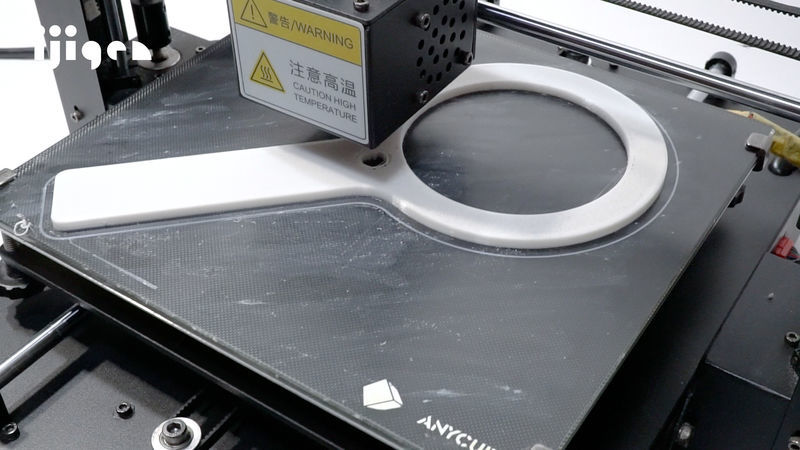

3Dプリントをして…

f:id:ijigen_net:20210825225846j:plain

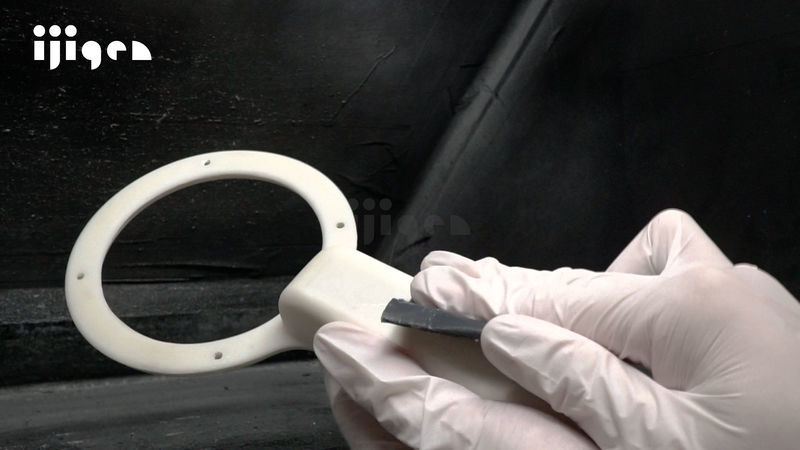

やすりがけをして…

f:id:ijigen_net:20210825225852j:plain

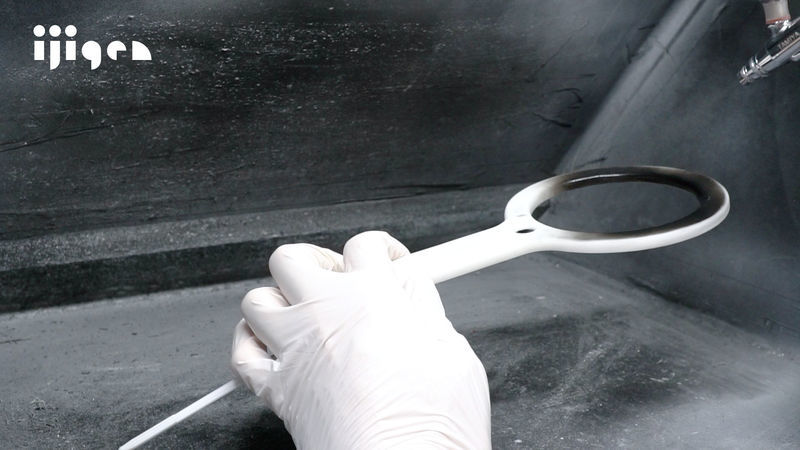

塗装をします。今回はリテールクーラーに合わせて黒色にしてみました。

f:id:ijigen_net:20210825225858j:plain

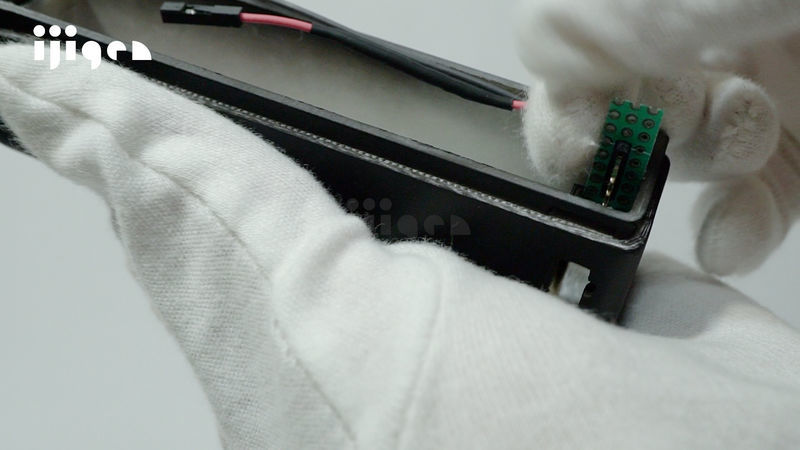

ピンを配置して…

f:id:ijigen_net:20210825225904j:plain

配線をして…

f:id:ijigen_net:20210825225910j:plain

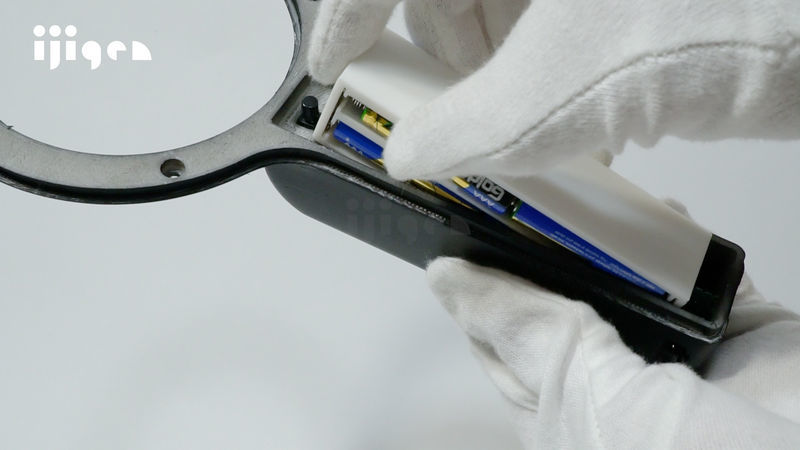

電池ボックスを配置。

f:id:ijigen_net:20210825225916j:plain

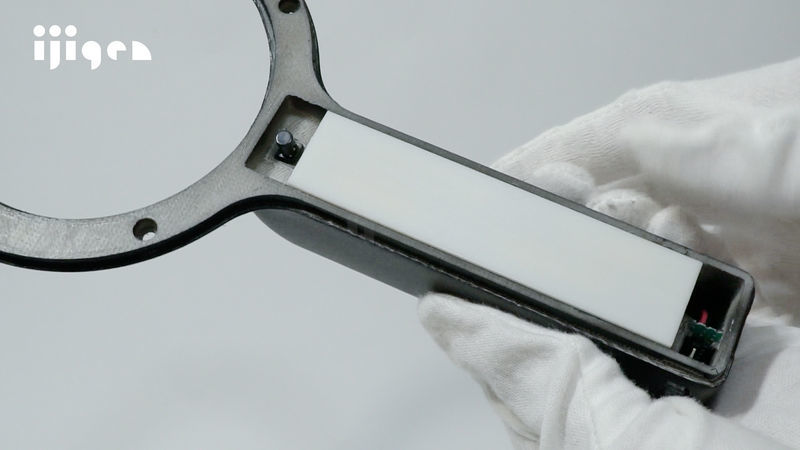

ちゃんとすべてのパーツが収まりました。

f:id:ijigen_net:20210825225926j:plain

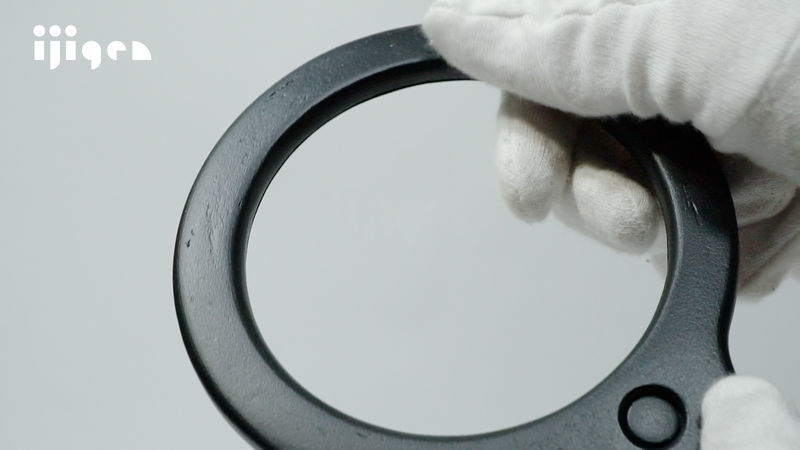

上部のパーツをパチッと取り付けます。ツメをつけているので、簡単に取り付けることが出来ます。(3Dプリンターで作っているので、何回も取り外しは出来ませんが…)

改良機の完成!
f:id:ijigen_net:20210825225934j:plain

良い感じです!

f:id:ijigen_net:20210825225939j:plain

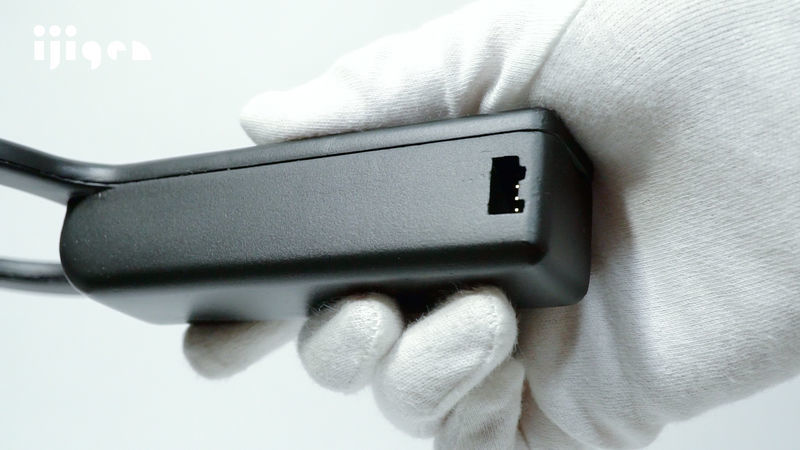

コネクターは、側面から差し込む設計です。

f:id:ijigen_net:20210825225944j:plain

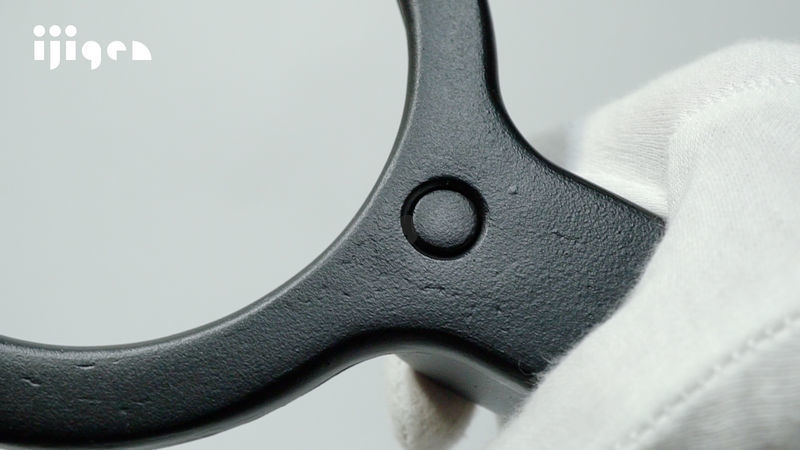

ボタンは、電源ボタンひとつのシンプル設計です。

f:id:ijigen_net:20210825225951j:plain

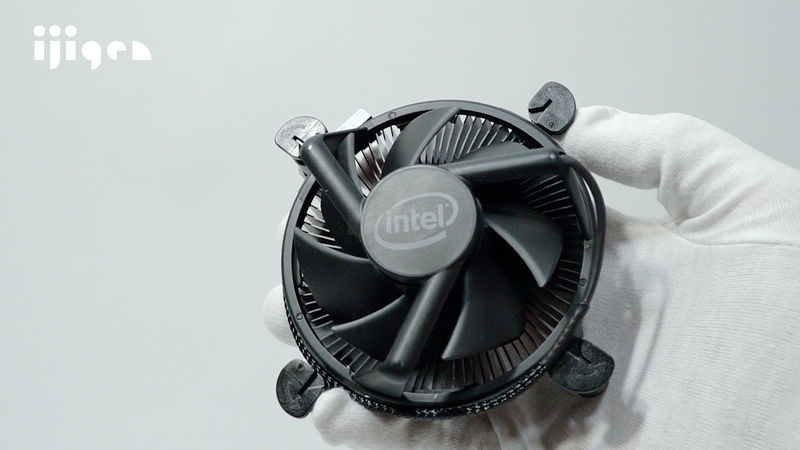

リテールクーラーを取り付けていきます。実は今回のハンディファンの制作にあたり、壊れても大丈夫なように2個目のリテールクーラーを購入しました。

増えていくリテールクーラー…

f:id:ijigen_net:20210825225956j:plain

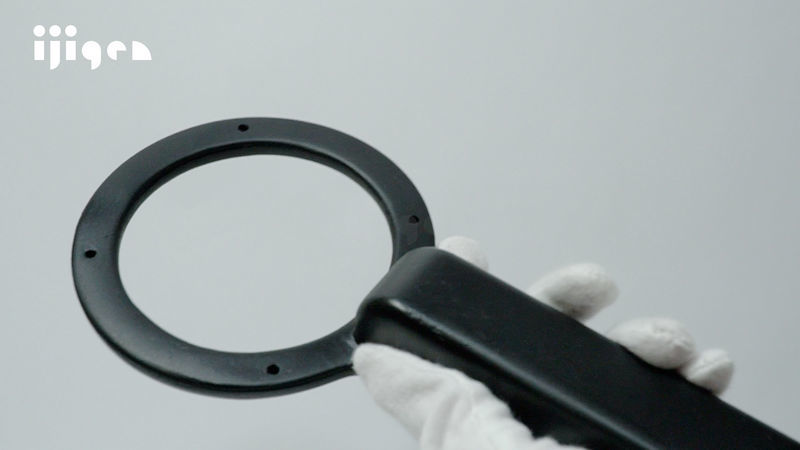

裏側に、CPUクーラーが取り付けられるように穴をあけています。

f:id:ijigen_net:20210825230002j:plain

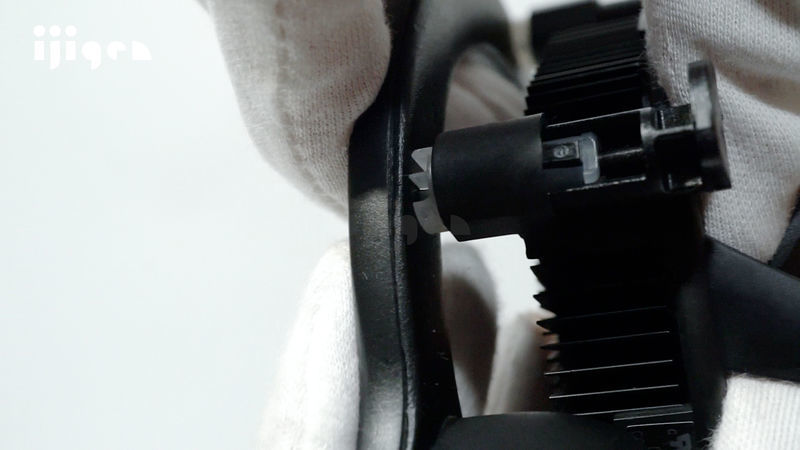

この穴にプッシュピンを差し込み、固定していきます。

f:id:ijigen_net:20210825230009j:plain

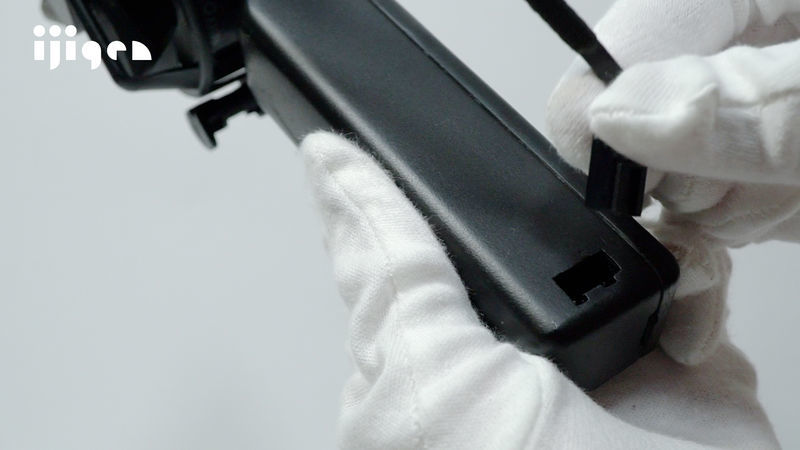

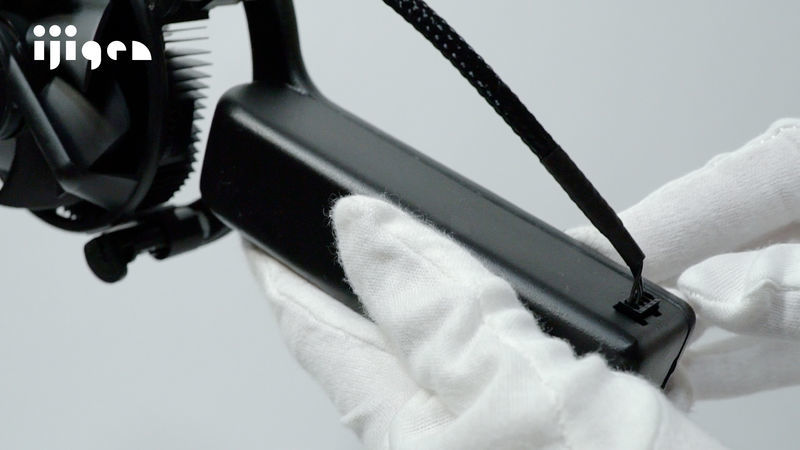

コネクター差し込むだけ。

f:id:ijigen_net:20210825230014j:plain

簡単です。

f:id:ijigen_net:20210825230221j:plain

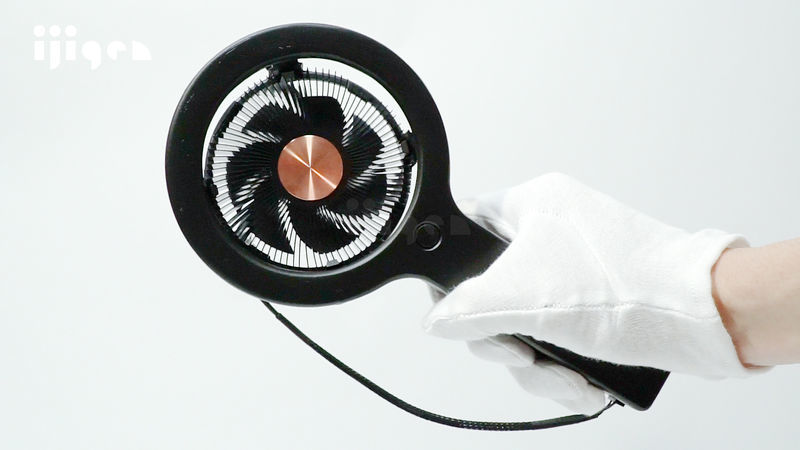

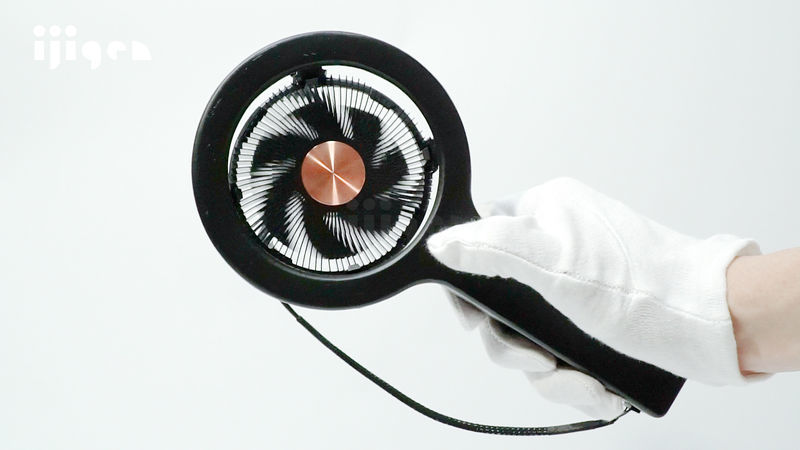

スイッチオン!

f:id:ijigen_net:20210825230226j:plain

ちゃんとファンも回りました!

f:id:ijigen_net:20210825230232j:plain

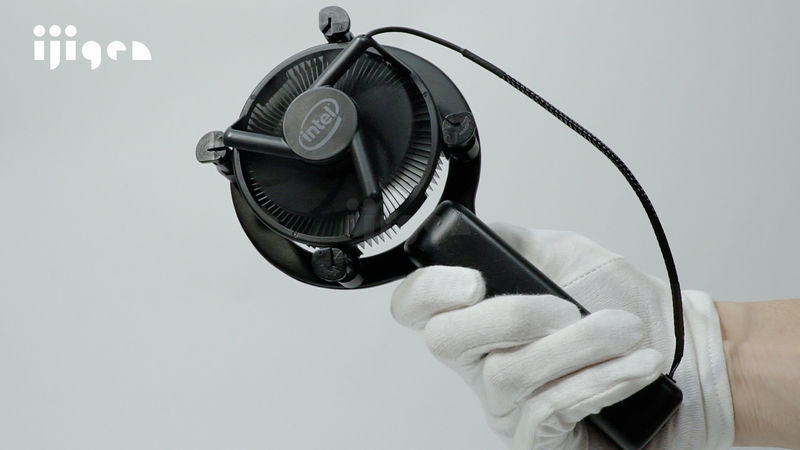

思っていたよりも、ずっと良い感じです!(こんなに良い感じになるなら、キチンと塗装しておけば良かった…)

f:id:ijigen_net:20210825230237j:plain

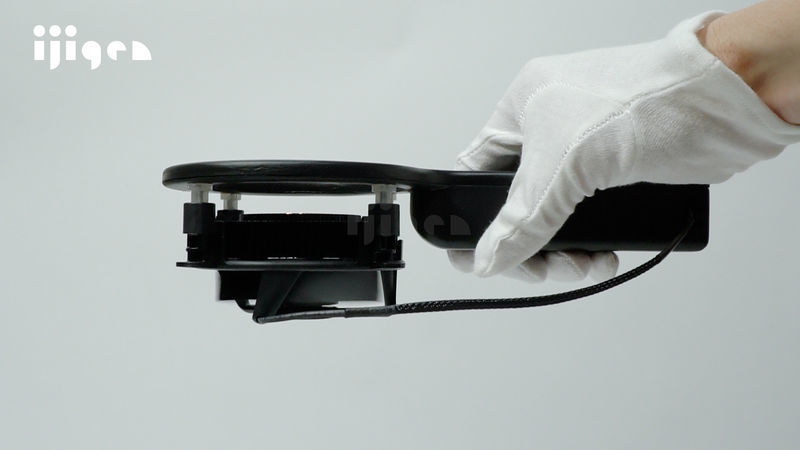

かなりスリムになりました。

f:id:ijigen_net:20210825230243j:plain

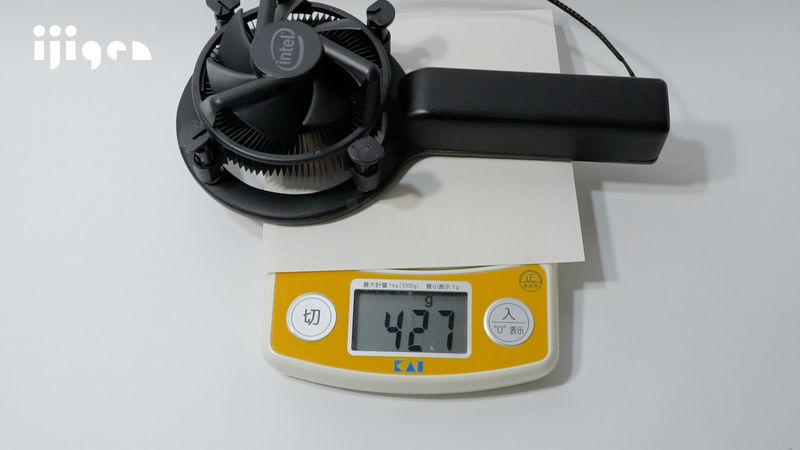

重さを計測してみます。

427グラム…軽量化はあまり出来ていないですね。

f:id:ijigen_net:20210825230249j:plain

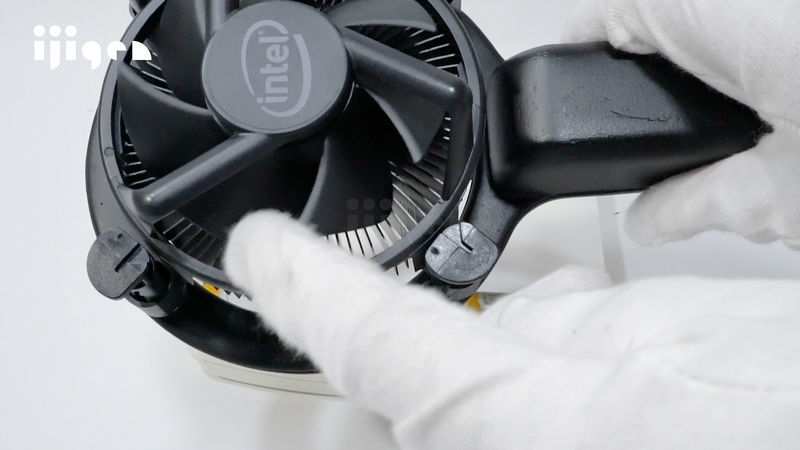

ところで、ファンの部分がむき出しだと危ないですね…

f:id:ijigen_net:20210825230255j:plain

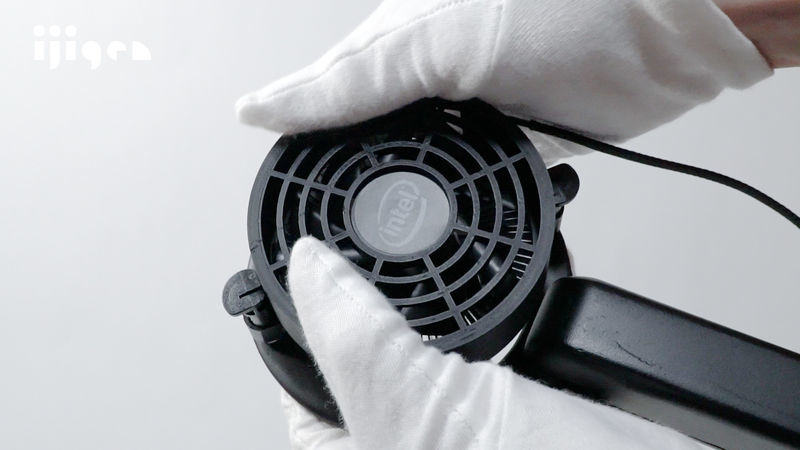

というわけでカバーを用意しました。これで安心です。


f:id:ijigen_net:20210825230307j:plain

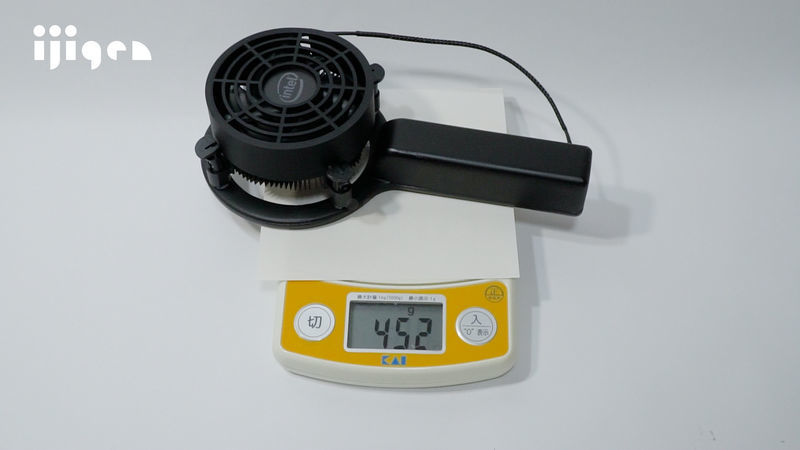

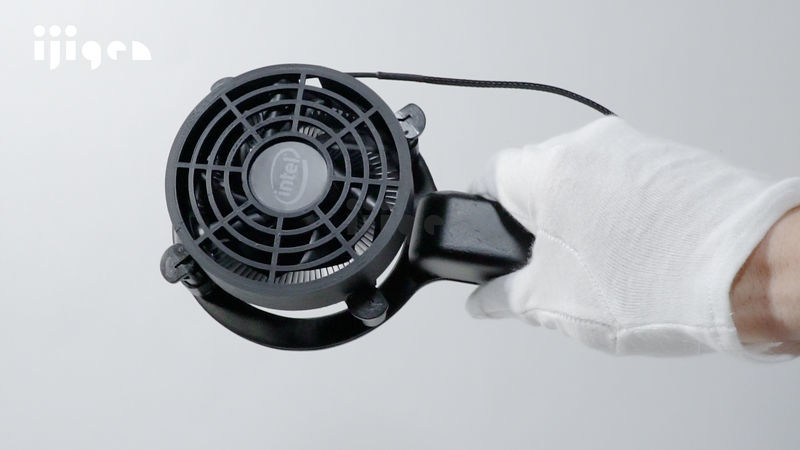

カバーを付けた状態で計測したら452グラムでした。結局、全然軽量化できてない!( ;∀;)



f:id:ijigen_net:20210825230301j:plain
しょうがないので、筋トレも出来るハンディファンということにします。



f:id:ijigen_net:20210826121125j:plain

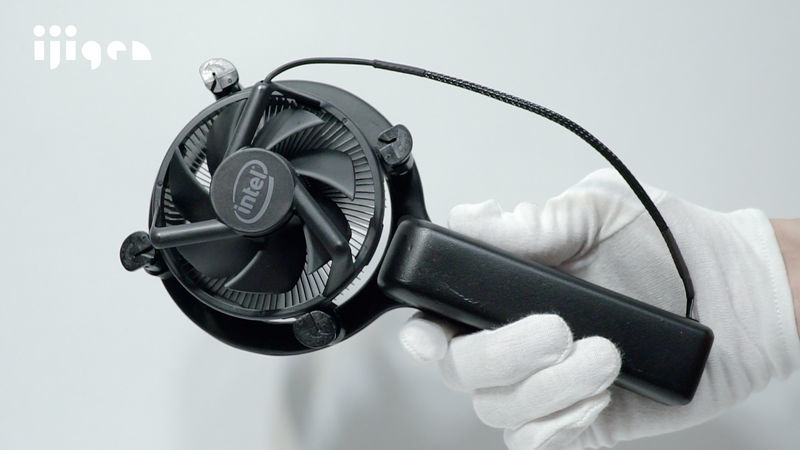

てなわけで今回は、インテルのリテールクーラーでハンディファンを作ってみました。またね!
